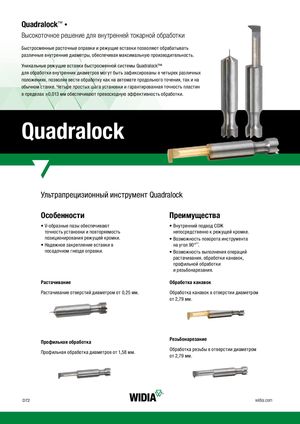

Каталог Widia токарный инструмент 2017 - страница 432

Предыдущая страница Следующая страница

Навигация

Quadralock™

Высокоточное решение для внутренней токарной обработки

Быстросменные расточные оправки и режущие вставки позволяют обрабатывать различные внутренние диаметры, обеспечивая максимальную производительность. Уникальные режущие вставки быстросменной системы Quadralock™ для обработки внутренних диаметров могут быть зафиксированы в четырех различных положениях, позволяя вести обработку как на автомате продольного точения, так и на обычном станке. Четыре простых шага установки и гарантированная точность пластин в пределах ±0,013 мм обеспечивают превосходную эффективность обработки.

Quadralock

Ультрапрецизионный инструмент Quadralock

Особенности Преимущества

  • V-образные пазы обеспечивают
  • Внутренний подвод СОЖ
точность установки и повторяемостьнепосредственно к режущей кромке.
позиционирования режущей кромки.• Возможность поворота инструмента
  • Надежное закрепление вставки в на угол 90°˚˚. посадочном гнезде оправки. Возможность выполнения операций

растачивания, обработки канавок, профильной обработки и резьбонарезания.

РастачиваниеОбработка канавок
Растачивание отверстий диаметром от 0,25 мм.Обработка канавок в отверстии диаметром

от 2,79 мм.

Профильная обработка Профильная обработка диаметров от 1,58 мм.

Резьбонарезание Обработка резьбы в отверстии диаметром от 2,79 мм.
