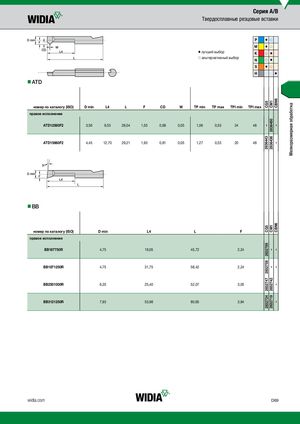

Каталог Widia токарный инструмент 2017 - страница 429
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
лучший выбор v альтернативный выбор j
nnATD
P M K N S H
| v | j |
| v | j |
| j | v |
| j | v |
| v | j |
v
| номер по каталогу (ISO) | D min | L4 | L | F | CD | W | TP min | TP max | TPI min | TPI max | |||
| правое исполнение | |||||||||||||
| ATD12560F2 | 3,56 | 9,53 | 26,04 | 1,55 | 0,69 | 0,05 | 1,06 | 0,53 | 24 | 48 |
ATD15660F2 4,45 12,70 29,21 1,93 0,81 0,05 1,27 0,53 20 48
nnBB
| номер по каталогу (ISO) | D min | L4 | L | F | |
| правое исполнение | |||||
| BB187750R | 4,75 | 19,05 | 45,72 | 2,24 |
BB1871250R 4,75 31,75 58,42 2,24
BB2501000R 6,35 25,40 52,07 3,05
BB3121250R 7,93 53,98 80,65 3,84
