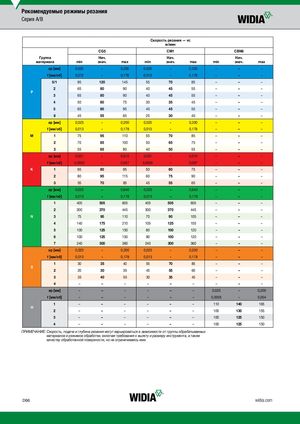

Каталог Widia токарный инструмент 2017 - страница 426
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
| Скор | ость резания м/мин | — vc | |||||||
| CG5 | CM1 | CBN6 | |||||||
| Группа материала | min | Нач. знач. | max | min | Нач. знач. | max | min | Нач. знач. | max |
| ap [мм] | 0,025 | - | 0,200 | 0,025 | - | 0,203 | – | – | – |
| f [мм/об] | 0,013 | - | 0,178 | 0,013 | - | 0,178 | – | – | – |
| 0/1 | 95 | 120 | 145 | 55 | 70 | 85 | – | – | – |
| P 2 | 65 | 80 | 90 | 40 | 45 | 55 | – | – | – |
| 3 | 65 | 80 | 90 | 40 | 45 | 55 | – | – | – |
| 4 | 50 | 60 | 75 | 30 | 35 | 45 | – | – | – |
| 5 | 65 | 80 | 95 | 40 | 45 | 55 | – | – | – |
| 6 | 45 | 55 | 65 | 25 | 30 | 40 | – | – | – |
| ap [мм] | 0,025 | - | 0,200 | 0,025 | - | 0,200 | – | – | – |
| f [мм/об] | 0,013 | - | 0,178 | 0,013 | - | 0,178 | – | – | – |
| M 1 | 75 | 95 | 110 | 55 | 70 | 85 | – | – | – |
| 2 | 70 | 85 | 100 | 50 | 65 | 75 | – | – | – |
| 3 | 55 | 65 | 80 | 40 | 50 | 55 | – | – | – |
| ap [мм] f [мм/об] | 0,001 0,0005 | - - | 0,010 0,007 | 0,001 0,0005 | - - | 0,010 0,007 | – – | – – | – – |
| K 1 | 65 | 80 | 95 | 50 | 60 | 75 | – | – | – |
| 2 | 80 | 95 | 115 | 60 | 75 | 90 | – | – | – |
| 3 | 55 | 70 | 85 | 45 | 55 | 65 | – | – | – |
| ap [мм] f [мм/об] | 0,025 0,013 | – – | 0,640 0,178 | 0,025 0,013 | – – | 0,640 0,178 | – – | – – | – – |
| 1 | 405 | 505 | 605 | 405 | 505 | 605 | – | – | – |
| 2 | 300 | 370 | 445 | 300 | 370 | 445 | – | – | – |
| N 3 | 75 | 95 | 110 | 70 | 90 | 105 | – | – | – |
| 4 | 140 | 175 | 210 | 105 | 125 | 155 | – | – | – |
| 5 | 100 | 125 | 150 | 80 | 100 | 120 | – | – | – |
| 6 | 100 | 125 | 150 | 80 | 100 | 120 | – | – | – |
| 7 | 240 | 300 | 360 | 240 | 300 | 360 | – | – | – |
| ap [мм] | 0,025 | - | 0,200 | 0,025 | - | 0,200 | – | – | – |
| f [мм/об] | 0,013 | - | 0,178 | 0,013 | - | 0,178 | – | – | – |
| 1 | 30 | 35 | 40 | 55 | 70 | 85 | – | – | – |
| S 2 | 20 | 30 | 35 | 45 | 55 | 65 | – | – | – |
| 3 | 35 | 40 | 50 | 30 | 35 | 45 | – | – | – |
| 4 | – | – | – | – | – | – | – | – | – |
| ap [мм] | – | – | – | – | – | – | 0,025 | - | 0,200 |
| f [мм/об] | – | – | – | – | – | – | 0,0005 | - | 0,004 |
| 1 | – | – | – | – | – | – | 110 | 140 | 165 |
| H 2 | – | – | – | – | – | – | 105 | 130 | 155 |
| 3 | – | – | – | – | – | – | 100 | 125 | 150 |
| 4 | – | – | – | – | – | – | 100 | 125 | 150 |
ПРИМЕЧАНИЕ: Скорость, подача и глубина резания могут варьироваться в зависимости от группы обрабатываемых материалов и режимов обработки, включая требования к вылету и размеру инструмента, а также качеству обработанной поверхности, но не ограничиваясь ими.
