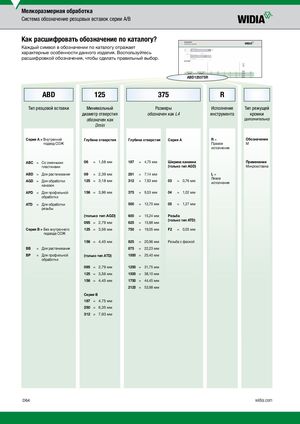

Каталог Widia токарный инструмент 2017 - страница 424

Мелкоразмерная обработка Система обозначение резцовых вставок серии A/B Как расшифровать обозначение по каталогу? Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Воспользуйтесь расшифровкой обозначения, чтобы сделать правильный выбор. ABD125375R ABD 125 375 R Тип резцовой вставки Минимальный Размеры Исполнение Тип режущей диаметр отверстия обозначен как L4 инструмента кромки обозначен как (дополнительно) Dmin Серия А = В нутренний Глубина отверстия Глубина отверстия Серия А R= Обозначение подвод СОЖ Правое M исполнение ABC = Со сменными 06 = 1,58 мм 187 = 4,75 мм Ширина канавки Применение пластинами (только тип AGD) Микровставка ABD = Для растачивания 09 = 2,39 мм 281 = 7,14 мм L= AGD = Для обработкиканавок 125 = 3,18 мм 312 = 7,93 мм 03 = 0,76 мм Левоеисполнение APD = Для профильной 156 = 3,96 мм 375 = 9,53 мм 04 = 1,02 мм обработки ATD = Для обработки 500 = 12,70 мм 05 = 1,27 мм резьбы (только тип AGD) 600 = 15,24 мм Резьба 095 = 2,79 мм 625 = 15,88 мм (только тип ATD) Серия В = Б ез внутреннего 125 = 3,56 мм 750 = 19,05 мм F2 = 0,05 мм подвода СОЖ 156 = 4,45 мм 825 = 20,96 мм Резьба с фаской BB = Для растачивания 875 = 22,23 мм BP = Для профильной (только тип ATD) 1000 = 25,40 мм обработки 095 = 2,79 мм 1250 = 31,75 мм 125 = 3,56 мм 1500 = 38,10 мм 156 = 4,45 мм 1750 = 44,45 мм 2125 = 53,98 мм Серия В 187 = 4,75 мм 250 = 6,35 мм 312 = 7,93 мм D64 widia.com
