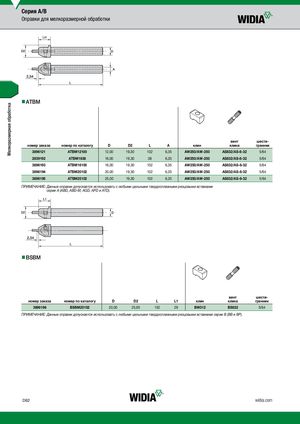

Оправки для мелкоразмерной обработки
nnATBM
винт шести-
| номер заказа | номер по каталогу | D | D2 | L | A | клин | клина гранник | |
| 3896121 | ATBM12100 | 12,00 | 19,30 | 102 | 6,35 | AW250/AW-250 | AS832/AS-8-32 | 5/64 |
| 2839192 | ATBM1638 | 16,00 | 19,30 | 38 | 6,35 | AW250/AW-250 | AS832/AS-8-32 | 5/64 |
| 3896193 | ATBM16100 | 16,00 | 19,30 | 102 | 6,35 | AW250/AW-250 | AS832/AS-8-32 | 5/64 |
| 3896194 | ATBM20102 | 20,00 | 19,30 | 102 | 6,35 | AW250/AW-250 | AS832/AS-8-32 | 5/64 |
| 3896195 | ATBM25102 | 25,00 | 19,30 | 102 | 6,35 | AW250/AW-250 | AS832/AS-8-32 | 5/64 |
ПРИМЕЧАНИЕ: Данные оправки допускается использовать с любыми цельными твердосплавными резцовыми вставками серии A (ABD, ABD-M, AGD, APD и ATD).
nnBSBM
винт шести-
| номер заказа | номер по каталогу | D | D2 | L | L1 | клин | клина | гранник | ||
| 3896196 | BSBM20152 | 20,00 | 25,65 | 152 | 29 | BW312 | BS832 | 5/64 |
ПРИМЕЧАНИЕ: Данные оправки допускается использовать с любыми цельными твердосплавными резцовыми вставками серии B (BB и BP).
