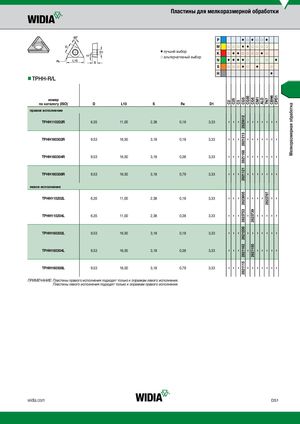

| TPHH-R/L | v лучший выбор j альтернативный выбо | р P M K N S H | v j j j j v v j v v j j v v v v j j j j v j | v j j v j j j j j j v j j j v v j v | ||
| номер по каталогу (ISO) | D | L10 | S R ε | D1 | C2 C25 C3 CG5 CG | 55 CG6 CM1 ALO TN7 CBN6 CPD1 |
| правое исполнение TPHH110202R | 6,35 | 11,00 | 2,38 0,18 | 3,33 | – – – 2823812 | – – – – – – – |
| TPHH160302R | 9,53 | 16,50 | 3,18 0,18 | 3,33 | – – – 2821213 | – – – – – – – |
| TPHH160304R | 9,53 | 16,50 | 3,18 0,38 | 3,33 | – – – 2821168 | – – – – – – – |
| TPHH160308R левое исполнение | 9,53 | 16,50 | 3,18 0,79 | 3,33 | – – – 2821121 | – – – – – – – |
| TPHH110202L | 6,35 | 11,00 | 2,38 0,18 | 3,33 | – – – 2823805 | – – – – 2823767 – – |
| TPHH110204L | 6,35 | 11,00 | 2,38 0,38 | 3,33 | – – – 2823753 | – 2823739 – – – – – |
| TPHH160302L | 9,53 | 16,50 | 3,18 0,18 | 3,33 | – – – 2821208 | – – – – – – – |
| TPHH160304L | 9,53 | 16,50 | 3,18 0,38 | 3,33 | – – – 2821162 | – 2821150 – – – – – |
| TPHH160308L | 9,53 | 16,50 | 3,18 0,79 | 3,33 | – – – 2821115 | – – – – – – – |
ПРИМЕЧАНИЕ: Пластины правого исполнения подходят только к оправкам левого исполнения. Пластины левого исполнения подходят только к оправкам правого исполнения.
