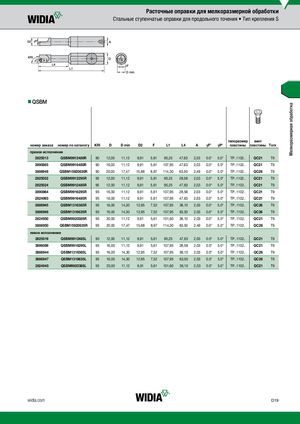

Каталог Widia токарный инструмент 2017 - страница 379
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
nnQSBM
типоразмер винт
номер заказа номер по каталогу KRI D D min D2 F L1 L4 A γF° γP° пластины пластины Torx
правое исполнение
| 2825013 | QSBM9912480R | 90 | 12,00 | 11,12 | 9,91 | 5,61 | 95,25 | 47,63 | 2,03 | 0.0° | 5.0° | TP..1102.. | QC21 | T9 |
| 3890865 | QSBM9916480R | 90 | 16,00 | 11,12 | 9,91 | 5,61 | 107,95 | 47,63 | 2,03 | 0.0° | 5.0° | TP..1102.. | QC21 | T9 |
| 3886949 | QSBM15920630R | 90 | 20,00 | 17,47 | 15,88 | 8,97 | 114,30 | 63,50 | 2,49 | 0.0° | 5.0° | TP..1102.. | QC26 | T9 |
| 2825052 | QSBM9912295R | 95 | 12,00 | 11,12 | 9,91 | 5,61 | 95,25 | 28,58 | 2,03 | 0.0° | 5.0° | TP..1102.. | QC21 | T9 |
| 2825024 | QSBM9912485R | 95 | 12,00 | 11,12 | 9,91 | 5,61 | 95,25 | 47,63 | 2,03 | 0.0° | 5.0° | TP..1102.. | QC21 | T9 |
| 3890864 | QSBM9916295R | 95 | 16,00 | 11,12 | 9,91 | 5,61 | 107,95 | 28,58 | 2,03 | 0.0° | 5.0° | TP..1102.. | QC21 | T9 |
| 2824993 | QSBM9916485R | 95 | 16,00 | 11,12 | 9,91 | 5,61 | 107,95 | 47,63 | 2,03 | 0.0° | 5.0° | TP..1102.. | QC21 | T9 |
| 3886945 | QSBM1316385R | 95 | 16,00 | 14,30 | 12,95 | 7,52 | 107,95 | 38,10 | 2,03 | 0.0° | 5.0° | TP..1102.. | QC26 | T9 |
| 3886948 | QSBM1316635R | 95 | 16,00 | 14,30 | 12,95 | 7,52 | 107,95 | 63,50 | 2,03 | 0.0° | 5.0° | TP..1102.. | QC26 | T9 |
| 2824950 | QSBM9920385R | 95 | 20,00 | 11,12 | 9,91 | 5,61 | 101,60 | 38,10 | 2,03 | 0.0° | 5.0° | TP..1102.. | QC21 | T9 |
| 3886950 | QSBM15920635R | 95 | 20,00 | 17,47 | 15,88 | 8,97 | 114,30 | 63,50 | 2,49 | 0.0° | 5.0° | TP..1102.. | QC26 | T9 |
левое исполнение
| 2825019 | QSBM9912485L | 95 | 12,00 | 11,12 | 9,91 | 5,61 | 95,25 | 47,63 | 2,03 | 0.0° | 5.0° | TP..1102.. | QC21 | T9 |
| 3896089 | QSBM9916295L | 95 | 16,00 | 11,12 | 9,91 | 5,61 | 107,95 | 28,58 | 2,03 | 0.0° | 5.0° | TP..1102.. | QC21 | T9 |
| 3886944 | QSBM1316385L | 95 | 16,00 | 14,30 | 12,95 | 7,52 | 107,95 | 38,10 | 2,03 | 0.0° | 5.0° | TP..1102.. | QC26 | T9 |
| 3886947 | QSBM1316635L | 95 | 16,00 | 14,30 | 12,95 | 7,52 | 107,95 | 63,50 | 2,03 | 0.0° | 5.0° | TP..1102.. | QC26 | T9 |
| 2824945 | QSBM9920385L | 95 | 20,00 | 11,12 | 9,91 | 5,61 | 101,60 | 38,10 | 2,03 | 0.0° | 5.0° | TP..1102.. | QC21 | T9 |
