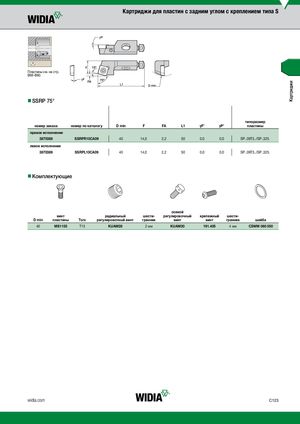

Каталог Widia токарный инструмент 2017 - страница 353
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
Пластины см. на стр. B68-В80.
nnSSRP 75°
типоразмер
| номер заказа | номер по каталогу | D min | F | FA | L1 | γF° | γP° | пластины | |||
| правое исполнение | |||||||||||
| 3870388 | SSRPR10CA09 | 40 | 14,0 | 2,2 | 50 | 0.0 | 0.0 | SP..09T3../SP..325. | |||
| левое исполнение | |||||||||||
| 3870389 | SSRPL10CA09 | 40 | 14,0 | 2,2 | 50 | 0.0 | 0.0 | SP..09T3../SP..325. |
nnКомплектующие
осевой
винт радиальный шести- регулировочный крепежный шести-
| D min | пластины | Torx | регулировочный винт | гранник | винт | винт | гранник | шайба | ||
| 40 | MS1155 | T15 | KUAM28 | 2 мм | KUAM30 | 191.405 | 4 мм | CSWM 060 050 |
