Каталог Widia токарный инструмент 2017 - страница 35

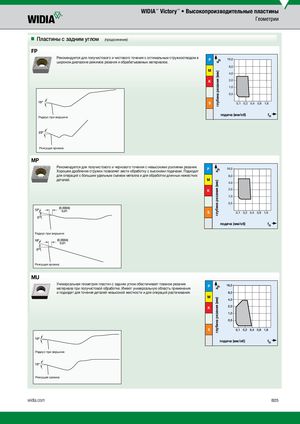

(продолжение) nn Пластины с задним углом (продолжение)

FP Рекомендуется для получистового и чистового точения с оптимальным стружкоотводом в широком диапазоне режимов резания и обрабатываемых материалов.

Радиус при вершине

P M K

S

16,0 a p 8,0 4,0 2,0 1,0 0,5

0,1 0,2 0,4 0,8 1,6

подача (мм/об) fn

Режущая кромка

MP

Рекомендуется для получистового и чернового точения с невысокими усилиями резания. Хорошее дробление стружки позволяет вести обработку с высокими подачами. Подходит для операций с большим удельным съемом металла и для обработки длинных нежестких деталей.

Радиус при вершине

P 16,0 a p 8,0 M 4,0 K 2,0 1,0 0,5

S 0,1 0,2 0,4 0,8 1,6

подача (мм/об) fn

Режущая кромка

MU

Универсальная геометрия пластин с задним углом обеспечивает плавное резание материала при получистовой обработке. Имеют универсальную область применения и подходят для точения деталей невысокой жесткости и для операций растачивания.

P a p M K

S подача (мм/об) fn Радиус при вершине

Режущая кромка
