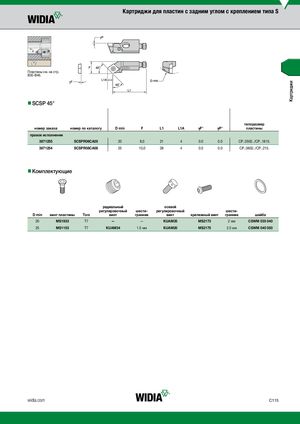

Каталог Widia токарный инструмент 2017 - страница 345
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
Пластины см. на стр. B30-В46.
nnSCSP 45°
типоразмер
| номер заказа | номер по каталогу | D min | F | L1 | L1A | γF° | γP° | пластины | |||
| правое исполнение | |||||||||||
| 3871255 | SCSPR06CA05 | 20 | 8,0 | 21 | 4 | 0.0 | 0.0 | CP..0502../CP..1815. | |||
| 3871254 | SCSPR08CA06 | 25 | 10,0 | 28 | 4 | 0.0 | 0.0 | CP..0602../CP..215. |
nnКомплектующие
радиальный осевой
регулировочный шести- регулировочный шести-
| D min | винт пластины | Torx | винт | гранник | винт | крепежный винт | гранник | шайба | |||||
| 20 | MS1933 | T7 | — | — | KUAM35 | MS2173 | 2 мм | CSWM 035 040 | |||||
| 25 | MS1153 | T7 | KUAM34 | 1.5 мм | KUAM20 | MS2175 | 2.5 мм | CSWM 040 050 |
