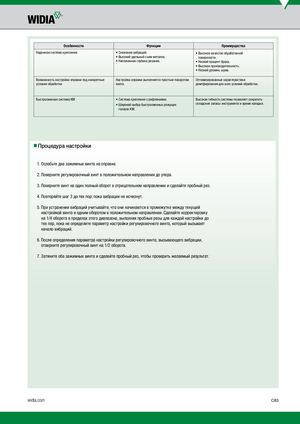

Каталог Widia токарный инструмент 2017 - страница 313

Особенности Функции Преимущества Надежная система крепления • Снижение вибраций. • Высокое качество обработанной • Высокий удельный съем металла. поверхности. • Увеличенная глубина резания. • Низкий процент брака. • Высокая производительность. • Низкий уровень шума. Возможность настройки оправки под конкретные Настройка оправки выполняется простым поворотом Оптимизированные характеристики условия обработки винта. демпфирования для всех условий обработки. Быстросменная система KM • Система крепления с рифлениями. Высокая гибкость системы позволяет сократить • Широкий выбор быстросменных режущих складские запасы инструмента и время наладки. головок KM. nnПроцедура настройки 1. Ослабьте два зажимных винта на оправке.
 2. Поверните регулировочный винт в положительном направлении до упора.
 3. Поверните винт на один полный оборот в отрицательном направлении и сделайте пробный рез.
 4. Повторяйте шаг 3 до тех пор, пока вибрации не исчезнут.
 5. При устранении вибраций учитывайте, что они начинаются в промежутке между текущей настройкой винта и одним оборотом в положительном направлении. Сделайте корректировку на 1/4 оборота в пределах этого диапазона, выполняя пробные резы для каждой настройки до тех пор, пока не определите параметр настройки регулировочного винта, который вызывает начало вибраций.
 6. После определения параметра настройки регулировочного винта, вызывающего вибрации, отверните регулировочный винт на 1/2 оборота.
 7. Затяните оба зажимных винта и сделайте пробный рез, чтобы проверить желаемый результат.
