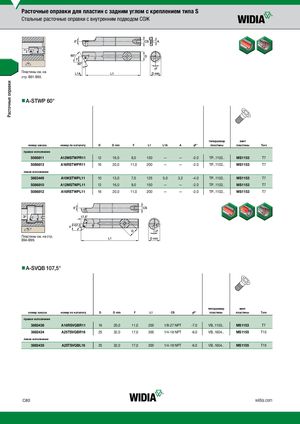

Каталог Widia токарный инструмент 2017 - страница 310
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
Пластины см. на стр. B81-В93.
nnA-STWP 60°
типоразмер винт
| номер заказа | номер по каталогу | D | D min | F | L1 | L1A | A | γF° | пластины | пластины | Torx | |
| правое исполнение | ||||||||||||
| 5086811 | A12MSTWPR11 | 12 | 16,0 | 9,0 | 150 | — | — | -2.0 | TP..1102.. | MS1153 | T7 | |
| 5086813 | A16RSTWPR11 | 16 | 20,0 | 11,0 | 200 | — | — | -2.0 | TP..1102.. | MS1153 | T7 | |
| левое исполнение | ||||||||||||
| 3883449 | A10KSTWPL11 | 10 | 13,0 | 7,0 | 125 | 5,0 | 3,2 | -4.0 | TP..1102.. | MS1153 | T7 | |
| 5086810 | A12MSTWPL11 | 12 | 16,0 | 9,0 | 150 | — | — | -2.0 | TP..1102.. | MS1153 | T7 | |
| 5086812 | A16RSTWPL11 | 16 | 20,0 | 11,0 | 200 | — | — | -2.0 | TP..1102.. | MS1153 | T7 |
Пластины см. на стр. B94-В99.
nnA-SVQB 107,5°
типоразмер винт
| номер заказа | номер по каталогу | D | D min | F | L1 | CS γF° | пластины | пластины | Torx | ||
| правое исполнение | |||||||||||
| 3883436 | A16RSVQBR11 | 16 | 20,0 | 11,0 | 200 | 1/8-27 NPT | -7.0 | VB..1103.. | MS1153 | T7 | |
| 3883434 | A25TSVQBR16 | 25 | 32,0 | 17,0 | 300 | 1/4-18 NPT | -6.0 | VB..1604.. | MS1155 | T15 | |
| левое исполнение | |||||||||||
| 3883435 | A25TSVQBL16 | 25 | 32,0 | 17,0 | 300 | 1/4-18 NPT | -6.0 | VB..1604.. | MS1155 | T15 |
