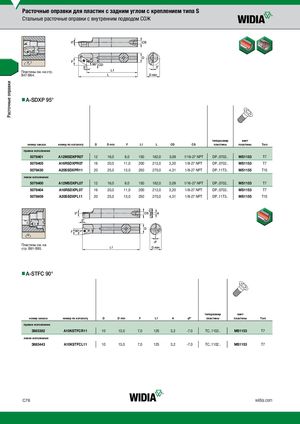

Пластины см. на стр. B47-В64.
nnA-SDXP 95°
типоразмер винт
| номер заказа | номер по каталогу | D | D min | F | L1 | L | CD | CS пластины | пластины | Torx | ||
| правое исполнение | ||||||||||||
| 5078401 | A12MSDXPR07 | 12 | 16,0 | 9,0 | 150 | 162,0 | 3,09 | 1/16-27 NPT | DP..0702.. | MS1153 | T7 | |
| 5078405 | A16RSDXPR07 | 16 | 20,0 | 11,0 | 200 | 212,0 | 3,20 | 1/8-27 NPT | DP..0702.. | MS1153 | T7 | |
| 5078430 | A20SSDXPR11 | 20 | 25,0 | 13,0 | 250 | 270,0 | 4,31 | 1/8-27 NPT | DP..11T3.. | MS1155 | T15 | |
| левое исполнение | ||||||||||||
| 5078400 | A12MSDXPL07 | 12 | 16,0 | 9,0 | 150 | 162,0 | 3,09 | 1/16-27 NPT | DP..0702.. | MS1153 | T7 | |
| 5078404 | A16RSDXPL07 | 16 | 20,0 | 11,0 | 200 | 212,0 | 3,20 | 1/8-27 NPT | DP..0702.. | MS1153 | T7 | |
| 5078409 | A20SSDXPL11 | 20 | 25,0 | 13,0 | 250 | 270,0 | 4,31 | 1/8-27 NPT | DP..11T3.. | MS1155 | T15 |
Пластины см. на стр. B81-В93.
nnA-STFC 90°
типоразмер винт
| номер заказа | номер по каталогу | D | D min | F | L1 | A | γF° | пластины | пластины | Torx | |
| правое исполнение | |||||||||||
| 3883382 | A10KSTFCR11 | 10 | 13,0 | 7,0 | 125 | 3,2 | -7.0 | TC..1102.. | MS1153 | T7 | |
| левое исполнение | |||||||||||
| 3883443 | A10KSTFCL11 | 10 | 13,0 | 7,0 | 125 | 3,2 | -7.0 | TC..1102.. | MS1153 | T7 |
