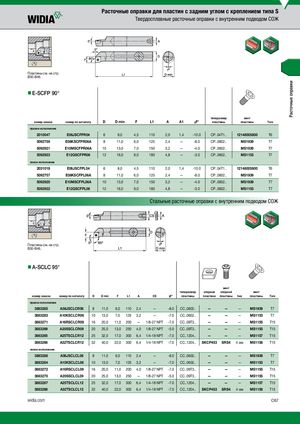

Каталог Widia токарный инструмент 2017 - страница 297
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
Пластины см. на стр. B30-В46.
nnE-SCFP 90°
| номер заказа | номер по каталогу | D | D min | F | L1 | A | A1 | γF° | типоразмер пластины | винт пластины | Torx |
| правое исполнение | |||||||||||
| 2010047 | E06JSCFPR04 | 6 | 8,0 | 4,5 | 110 | 2,0 | 1,4 | -10.0 | CP..04T1.. | 12148005800 | T6 |
| 5092759 | E08KSCFPR06A | 8 | 11,0 | 6,0 | 125 | 2,4 | — | -8.0 | CP..0602.. | MS1939 | T7 |
| 5092921 | E10MSCFPR06A | 10 | 13,0 | 7,0 | 150 | 3,2 | — | -4.0 | CP..0602.. | MS1939 | T7 |
| 5092923 | E12QSCFPR06 | 12 | 16,0 | 9,0 | 180 | 4,8 | — | -3.0 | CP..0602.. | MS1153 | T7 |
| левое исполнение | |||||||||||
| 2031018 | E06JSCFPL04 | 6 | 8,0 | 4,5 | 110 | 2,0 | 1,4 | -10.0 | CP..04T1.. | 12148005800 | T6 |
| 5092757 | E08KSCFPL06A | 8 | 11,0 | 6,0 | 125 | 2,4 | — | -8.0 | CP..0602.. | MS1939 | T7 |
| 5092920 | E10MSCFPL06A | 10 | 13,0 | 7,0 | 150 | 3,2 | — | -4.0 | CP..0602.. | MS1939 | T7 |
| 5092922 | E12QSCFPL06 | 12 | 16,0 | 9,0 | 180 | 4,8 | — | -3.0 | CP..0602.. | MS1153 | T7 |
Стальные расточные оправки с внутренним подводом СОЖ
Пластины см. на стр. B30-В46.
nnA-SCLC 95°
| номер заказа | номер по каталогу | D | D min | F | L1 | A | CS | γF° | типоразмер пластины | опорная пластина | винт опорной пластины | hex | винт пластины | Torx |
| правое исполнение | ||||||||||||||
| 3883285 | A08JSCLCR06 | 8 | 11,0 | 6,0 | 110 | 2,4 | — | -8.0 | CC..0602.. | — | — | — | MS1939 | T7 |
| 3883283 | A10KSCLCR06 | 10 | 13,0 | 7,0 | 125 | 3,2 | — | -7.0 | CC..0602.. | — | — | — | MS1153 | T7 |
| 3883271 | A16RSCLCR09 | 16 | 20,0 | 11,0 | 200 | — | 1/8-27 NPT | -7.0 | CC..09T3.. | — | — | — | MS1155 | T15 |
| 3883269 | A20SSCLCR09 | 20 | 25,0 | 13,0 | 250 | 4,0 | 1/8-27 NPT | -5.0 | CC..09T3.. | — | — | — | MS1155 | T15 |
| 3883265 | A25TSCLCR12 | 25 | 32,0 | 17,0 | 300 | 6,4 | 1/4-18 NPT | -7.0 | CC..1204.. | — | — | — | MS1157 | T15 |
| 3883266 | A32TSCLCR12 | 32 | 40,0 | 22,0 | 300 | 6,4 | 1/4-18 NPT | -7.0 | CC..1204.. | SKCP453 | SRS4 | 4мм | MS1158 | T15 |
| левое исполнение | ||||||||||||||
| 3883286 | A08JSCLCL06 | 8 | 11,0 | 6,0 | 110 | 2,4 | — | -8.0 | CC..0602.. | — | — | — | MS1939 | T7 |
| 3883284 | A10KSCLCL06 | 10 | 13,0 | 7,0 | 125 | 3,2 | — | -7.0 | CC..0602.. | — | — | — | MS1153 | T7 |
| 3883272 | A16RSCLCL09 | 16 | 20,0 | 11,0 | 200 | 4,0 | 1/8-27 NPT | -7.0 | CC..09T3.. | — | — | — | MS1155 | T15 |
| 3883270 | A20SSCLCL09 | 20 | 25,0 | 13,0 | 250 | — | 1/8-27 NPT | -5.0 | CC..09T3.. | — | — | — | MS1155 | T15 |
| 3883267 | A25TSCLCL12 | 25 | 32,0 | 17,0 | 300 | 6,4 | 1/4-18 NPT | -7.0 | CC..1204.. | — | — | — | MS1157 | T15 |
| 3883268 | A32TSCLCL12 | 32 | 40,0 | 22,0 | 300 | 6,4 | 1/4-18 NPT | -7.0 | CC..1204.. | SKCP453 | SRS4 | 4мм | MS1158 | T15 |
