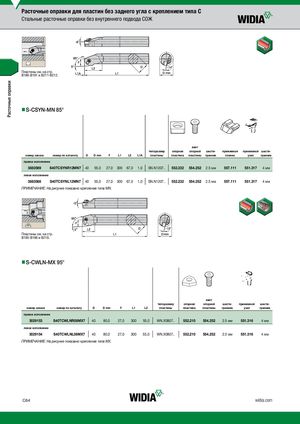

Пластины см. на стр. B186-В191 и В211-В212.
nnS-CSYN-MN 85°
винт
| типоразмер | опорная | опорной | шести- | прижимная | прижимной | шести- | ||||||
| номер заказа | номер по каталогу | D | D min | F | L2 L1 L1A | пластины | пластина | пластины | гранник | планка | узел | гранник |
| правое исполнение | ||||||||||||
| 3883569 | S40TCSYNR12MN7 | 40 | 55,0 | 27,0 300 67,0 | 1,0 | SN.N1207.. | 552.232 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм |
| левое исполнение | ||||||||||||
| 3883568 | S40TCSYNL12MN7 | 40 | 55,0 | 27,0 300 67,0 | 1,0 | SN.N1207.. | 552.232 | 554.252 | 2.5 мм | 557.111 | 551.317 | 4 мм |
ПРИМЕЧАНИЕ: На рисунке показано крепление типа MN.
Пластины см. на стр. B195-В198 и В218.
nnS-CWLN-MX 95°
винт
типоразмер опорная опорной шести- прижимной шести-
| номер заказа | номер по каталогу | D | D min | F | L1 | L2 | пластины | пластина | пластины | гранник | узел | гранник | |
| правое исполнение | |||||||||||||
| 3029153 | S40TCWLNR08MX7 | 40 | 80,0 | 27,0 | 300 | 55,0 | WN.X0807.. | 552.210 | 554.252 | 2.5 мм | 551.316 | 4 мм | |
| левое исполнение | |||||||||||||
| 3029154 | S40TCWLNL08MX7 | 40 | 80,0 | 27,0 | 300 | 55,0 | WN.X0807.. | 552.210 | 554.252 | 2.5 мм | 551.316 | 4 мм |
ПРИМЕЧАНИЕ: На рисунке показано крепление типа MX.
