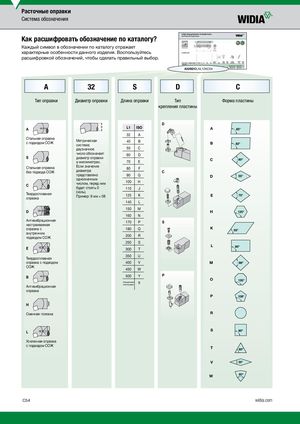

Расточные оправки Система обозначения Как расшифровать обозначение по каталогу? Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Воспользуйтесь расшифровкой обозначений, чтобы сделать правильный выбор. A32SDCLNL12KC04 A 32 S D C Тип оправки Диаметр оправки Длина оправки Тип Форма пластины крепления пластины D A L1 ISO A 32 A Стальная оправка Метрическая 40 B с подводом СОЖ B система: двузначное 50 C число обозначает 60 D S диаметр оправки C в миллиметрах. 70 E Стальная оправка Если значение 80 F без подвода СОЖ диаметра C представлено 90 G D однозначным числом, перед ним 100 H C будет стоять 0 110 J (ноль). Твердосплавная 125 K E Пример: 8 мм = 08 оправка 140 L 150 M D H 160 N Антивибрационная 170 P S настраиваемая оправка с 180 Q K внутренним подводом СОЖ 200 R 250 S L E 300 T 350 U Твердосплавная оправка с подводом 400 V M СОЖ 450 W B 500 Y P O Специальная конструкция X Антивибрационная оправка P H Сменная головка R S L Усиленная оправка с подводом СОЖ T V W C54 widia.com
