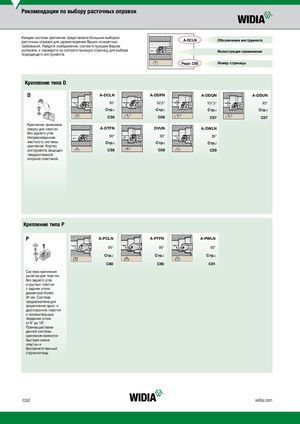

Рекомендации по выбору расточных оправок
Каждая система крепления представлена большим выбором
расточных оправок для удовлетворения Ваших конкретных A-DCLN Обозначение инструмента
требований. Найдите изображение, соответствующее Вашим условиям, и перейдите на соответствующую страницу для выбора Иллюстрация применения подходящего инструмента. Page: C56 Номер страницы
Крепление типа D
D A-DCLN A-DDPN A-DDQN A-DDUN
| 95° | 62,5° | 107,5° | 93° | |
| Стр.: | Стр.: | Стр.: | Стр.: | |
| C56 | C56 | C57 | C57 | |
| Крепление прижимом |
| сверху для пластин | A-DTFN | DVUN | A-DWLN |
| без заднего угла. |
| Непревзойденная | 90° | 93° | 95° |
| жесткость системы | Стр.: | Стр.: | Стр.: |
| крепления. Корпус | |||
| инструмента защищен | C58 | C58 | C59 |
твердосплавной опорной пластиной.
Крепление типа P
P
Система крепления рычагом для пластин без заднего угла и круглых пластин
- задним углом
диаметром более 20 мм. Система предназначена для закрепления одно- и двусторонних пластин
- положительным
передним углом от 6° до 18°. Преимуществами данной системы крепления являются быстрая смена пластин и беспрепятственный стружкоотвод.
A-PCLN A-PTFN A-PWLN
| 95° | 90° | 95° |
| Стр.: | Стр.: | Стр.: |
| C60 | C60 | C61 |
