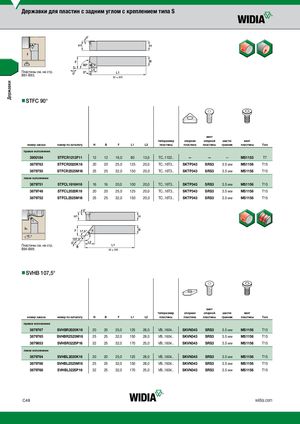

Каталог Widia токарный инструмент 2017 - страница 278
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
Пластины см. на стр. B81-В93.
nnSTFC 90°
винт
типоразмер опорная опорной шести- винт
| номер заказа | номер по каталогу | H | B | F | L1 | L2 | пластины | пластина | пластины | гранник | пластины | Torx | |
| правое исполнение | |||||||||||||
| 3900184 | STFCR1212F11 | 12 | 12 | 16,0 | 80 | 13,0 | TC..1102.. | — — | — | MS1153 | T7 | ||
| 3879763 | STFCR2020K16 | 20 | 20 | 25,0 | 125 | 20,0 | TC..16T3.. | SKTP343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| 3879750 | STFCR2525M16 | 25 | 25 | 32,0 | 150 | 20,0 | TC..16T3.. | SKTP343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| левое исполнение | |||||||||||||
| 3879751 | STFCL1616H16 | 16 | 16 | 20,0 | 100 | 20,0 | TC..16T3.. | SKTP343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| 3879748 | STFCL2020K16 | 20 | 20 | 25,0 | 125 | 20,0 | TC..16T3.. | SKTP343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| 3879752 | STFCL2525M16 | 25 | 25 | 32,0 | 150 | 20,0 | TC..16T3.. | SKTP343 | SRS3 | 3.5 мм | MS1156 | T15 |
Пластины см. на стр. B94-В99.
nnSVHB 107,5°
винт
типоразмер опорная опорной шести- винт
| номер заказа | номер по каталогу | H | B | F | L1 | L2 | пластины | пластина | пластины | гранник | пластины | Torx | |
| правое исполнение | |||||||||||||
| 3879767 | SVHBR2020K16 | 20 | 20 | 25,0 | 125 | 28,0 | VB..1604.. | SKVN343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| 3879765 | SVHBR2525M16 | 25 | 25 | 32,0 | 150 | 28,0 | VB..1604.. | SKVN343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| 3879853 | SVHBR3225P16 | 32 | 25 | 32,0 | 170 | 25,0 | VB..1604.. | SKVN343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| левое исполнение | |||||||||||||
| 3879764 | SVHBL2020K16 | 20 | 20 | 25,0 | 125 | 28,0 | VB..1604.. | SKVN343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| 3879766 | SVHBL2525M16 | 25 | 25 | 32,0 | 150 | 28,0 | VB..1604.. | SKVN343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| 3879768 | SVHBL3225P16 | 32 | 25 | 32,0 | 170 | 25,0 | VB..1604.. | SKVN343 | SRS3 | 3.5 мм | MS1156 | T15 |
