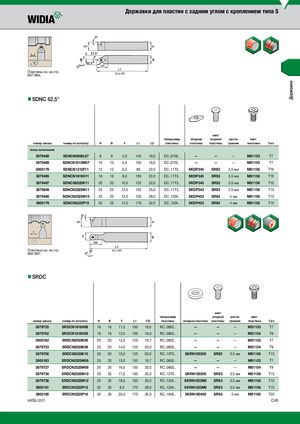

Каталог Widia токарный инструмент 2017 - страница 275
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
Пластины см. на стр. B47-В64.
nnSDNC 62,5°
| номер заказа | номер по каталогу | H | B | F | L1 | L2 | типоразмер пластины | опорная пластина | винт опорной пластины | шести- гранник | винт пластины | Torx |
| левое исполнение | ||||||||||||
| 3879468 | SDNCN0808L07 | 8 | 8 | 4,0 | 140 | 16,0 | DC..0702.. | — | — | — | MS1153 | T7 |
| 3879469 | SDNCN1010M07 | 10 | 10 | 5,0 | 150 | 16,0 | DC..0702.. | — | — | — | MS1153 | T7 |
| 3900178 | SDNCN1212F11 | 12 | 12 | 6,0 | 80 | 22,0 | DC..11T3.. | SKDP343 | SRS3 | 3.5мм | MS1156 | T15 |
| 3879465 | SDNCN1616H11 | 16 | 16 | 8,0 | 100 | 22,0 | DC..11T3.. | SKDP343 | SRS3 | 3.5мм | MS1156 | T15 |
| 3879467 | SDNCN2020K11 | 20 | 20 | 10,0 | 125 | 22,0 | DC..11T3.. | SKDP343 | SRS3 | 3.5мм | MS1156 | T15 |
| 3879849 | SDNCN2525M11 | 25 | 25 | 12,5 | 150 | 25,0 | DC..11T3.. | SKDP343 | SRS3 | 3.5мм | MS1156 | T15 |
| 3879466 | SDNCN2525M15 | 25 | 25 | 12,5 | 150 | 28,0 | DC..1504.. | SKDP453 | SRS4 | 4мм | MS1158 | T15 |
| 3900179 | SDNCN3225P15 | 32 | 25 | 12,5 | 170 | 32,5 | DC..1504.. | SKDP453 | SRS4 | 4мм | MS1158 | T15 |
Пластины см. на стр. B65-В67.
nnSRDC
| номер заказа | номер по каталогу | H | B | F | L1 | CD | типоразмер пластины | опорная пластина | винт опорной пластины | шести- гранник | винт пластины | Torx |
| 3879735 | SRDCN1616H06 | 16 | 16 | 11,0 | 100 | 16,0 | RC..0602.. | — | — | — | MS1153 | T7 |
| 3879702 | SRDCN1616H08 | 16 | 16 | 12,0 | 100 | 16,0 | RC..0803.. | — | — | — | MS1154 | T9 |
| 3900182 | SRDCN2020K06 | 20 | 20 | 12,5 | 125 | 19,7 | RC..0602.. | — | — | — | MS1153 | T7 |
| 3879733 | SRDCN2020K08 | 20 | 20 | 14,0 | 125 | 20,0 | RC..0803.. | — | — | — | MS1154 | T9 |
| 3879736 | SRDCN2020K10 | 20 | 20 | 15,0 | 125 | 20,0 | RC..10T3.. | SKRN100300 | SRS3 | 3.5мм | MS1156 | T15 |
| 3900183 | SRDCN2525M06 | 25 | 25 | 15,0 | 150 | 19,7 | RC..0602.. | — | — | — | MS1153 | T7 |
| 3879737 | SRDCN2525M08 | 25 | 25 | 16,5 | 150 | 25,0 | RC..0803.. | — | — | — | MS1154 | T9 |
| 3879734 | SRDCN2525M10 | 25 | 25 | 17,5 | 150 | 25,0 | RC..10T3.. | SKRN100300 | SRS3 | 3.5мм | MS1156 | T15 |
| 3879738 | SRDCN2525M12 | 25 | 25 | 18,5 | 150 | 25,0 | RC..1204.. | SKRN1203M0 | SRS3 | 3.5мм | MS1156 | T15 |
| 3900181 | SRDCN3225P12 | 32 | 25 | 8,0 | 170 | 28,0 | RC..1204.. | SKRN1203M0 | SRS3 | 3.5мм | MS1156 | T15 |
| 3900180 | SRDCN3225P16 | 32 | 25 | 20,0 | 170 | 35,0 | RC..1605.. | SKRN160400 | SRS5 | 5мм | MS1160 | T20 |
