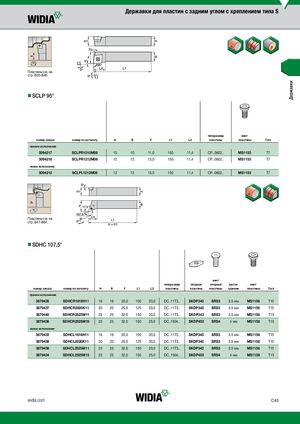

Каталог Widia токарный инструмент 2017 - страница 273
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
Пластины см. на стр. B30-В46.
nnSCLP 95°
типоразмер винт
| номер заказа | номер по каталогу | H | B | F | L1 | L2 | пластины | пластины | Torx | |
| правое исполнение | ||||||||||
| 5094217 | SCLPR1010M06 | 10 | 10 | 11,0 | 150 | 11,4 | CP..0602.. | MS1153 | T7 | |
| 5094218 | SCLPR1212M06 | 12 | 12 | 13,0 | 150 | 11,4 | CP..0602.. | MS1153 | T7 | |
| левое исполнение | ||||||||||
| 5094212 | SCLPL1212M06 | 12 | 12 | 13,0 | 150 | 11,4 | CP..0602.. | MS1153 | T7 |
Пластины см. на стр. B47-В64.
nnSDHC 107,5°
| номер заказа | номер по каталогу | H | B | F | L1 | L2 | типоразмер пластины | опорная пластина | винт опорной пластины | шести- гранник | винт пластины | Torx |
| правое исполнение | ||||||||||||
| 3879435 | SDHCR1616H11 | 16 | 16 | 20,0 | 100 | 20,0 | DC..11T3.. | SKDP343 | SRS3 | 3.5мм | MS1156 | T15 |
| 3879437 | SDHCR2020K11 | 20 | 20 | 25,0 | 125 | 20,0 | DC..11T3.. | SKDP343 | SRS3 | 3.5мм | MS1156 | T15 |
| 3879440 | SDHCR2525M11 | 25 | 25 | 32,0 | 150 | 20,0 | DC..11T3.. | SKDP343 | SRS3 | 3.5мм | MS1156 | T15 |
| 3879436 | SDHCR2525M15 | 25 | 25 | 32,0 | 150 | 25,0 | DC..1504.. | SKDP453 | SRS4 | 4мм | MS1158 | T15 |
| левое исполнение | ||||||||||||
| 3879433 | SDHCL1616H11 | 16 | 16 | 20,0 | 100 | 20,0 | DC..11T3.. | SKDP343 | SRS3 | 3.5мм | MS1156 | T15 |
| 3879439 | SDHCL2020K11 | 20 | 20 | 25,0 | 125 | 20,0 | DC..11T3.. | SKDP343 | SRS3 | 3.5мм | MS1156 | T15 |
| 3879438 | SDHCL2525M11 | 25 | 25 | 32,0 | 150 | 20,0 | DC..11T3.. | SKDP343 | SRS3 | 3.5мм | MS1156 | T15 |
| 3879434 | SDHCL2525M15 | 25 | 25 | 32,0 | 150 | 25,0 | DC..1504.. | SKDP453 | SRS4 | 4мм | MS1158 | T15 |
