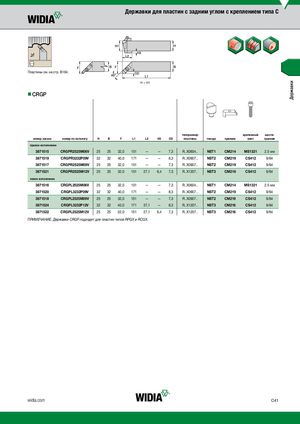

Каталог Widia токарный инструмент 2017 - страница 271
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
Пластины см. на стр. B184.
H = H1
nnCRGP
| номер заказа | номер по каталогу | H | B | F | L1 | L2 | H3 | CD | типоразмер пластины | гнездо | прижим | крепежный винт | шести- гранник |
| правое исполнение | |||||||||||||
| 3871515 | CRGPR2525M06V | 25 | 25 | 32,0 | 151 | — | — | 7,3 | R..X0604.. | NST1 | CM214 | MS1321 | 2.5мм |
| 3871519 | CRGPR3232P09V | 32 | 32 | 40,0 | 171 | — | — | 8,3 | R..X0907.. | NST2 | CM219 | CS412 | 9/64 |
| 3871517 | CRGPR2525M09V | 25 | 25 | 32,0 | 151 | — | — | 7,3 | R..X0907.. | NST2 | CM219 | CS412 | 9/64 |
| 3871521 | CRGPR2525M12V | 25 | 25 | 32,0 | 151 | 27,1 | 6,4 | 7,3 | R..X1207.. | NST3 | CM216 | CS412 | 9/64 |
| левое исполнение | |||||||||||||
| 3871516 | CRGPL2525M06V | 25 | 25 | 32,0 | 151 | — | — | 7,3 | R..X0604.. | NST1 | CM214 | MS1321 | 2.5мм |
| 3871520 | CRGPL3232P09V | 32 | 32 | 40,0 | 171 | — | — | 8,3 | R..X0907.. | NST2 | CM219 | CS412 | 9/64 |
| 3871518 | CRGPL2525M09V | 25 | 25 | 32,0 | 151 | — | — | 7,3 | R..X0907.. | NST2 | CM219 | CS412 | 9/64 |
| 3871524 | CRGPL3232P12V | 32 | 32 | 40,0 | 171 | 37,1 | — | 8,3 | R..X1207.. | NST3 | CM216 | CS412 | 9/64 |
| 3871522 | CRGPL2525M12V | 25 | 25 | 32,0 | 151 | 27,1 | 6,4 | 7,3 | R..X1207.. | NST3 | CM216 | CS412 | 9/64 |
ПРИМЕЧАНИЕ. Державки CRGP подходят для пластин типов RPGX и RCGX.
