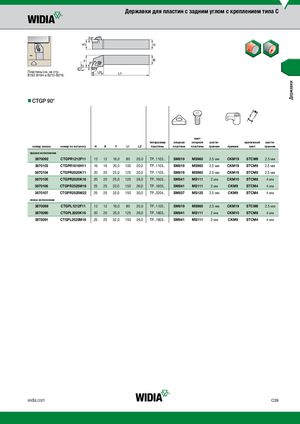

Каталог Widia токарный инструмент 2017 - страница 269
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
Пластины см. на стр. B192-B194 и B212-В216.
nnCTGP 90°
| номер заказа | номер по каталогу | H | B | F | L1 | L2 | типоразмер пластины | опорная пластина | винт опорной пластины | шести- гранник | прижим | крепежный винт | шести- гранник |
| правое исполнение | |||||||||||||
| 3870092 | CTGPR1212F11 | 12 | 12 | 16,0 | 80 | 20,0 | TP..1103.. | SM819 | MS960 | 2.5 мм | CKM19 | STCM9 | 2.5мм |
| 3870103 | CTGPR1616H11 | 16 | 16 | 20,0 | 100 | 20,0 | TP..1103.. | SM819 | MS960 | 2.5 мм | CKM19 | STCM9 | 2.5мм |
| 3870104 | CTGPR2020K11 | 20 | 20 | 25,0 | 125 | 20,0 | TP..1103.. | SM819 | MS960 | 2.5 мм | CKM19 | STCM9 | 2.5мм |
| 3870105 | CTGPR2020K16 | 20 | 20 | 25,0 | 125 | 26,0 | TP..1603.. | SM841 | MS111 | 2мм | CKM10 | STCM8 | 4мм |
| 3870106 | CTGPR2525M16 | 25 | 25 | 32,0 | 150 | 26,0 | TP..1603.. | SM841 | MS111 | 2мм | CKM9 | STCM4 | 4мм |
| 3870107 | CTGPR2525M22 | 25 | 25 | 32,0 | 150 | 30,0 | TP..2204.. | SM837 | MS125 | 2.5мм | CKM9 | STCM4 | 4мм |
| левое исполнение | |||||||||||||
| 3870089 | CTGPL1212F11 | 12 | 12 | 16,0 | 80 | 20,0 | TP..1103.. | SM819 | MS960 | 2.5 мм | CKM19 | STCM9 | 2.5мм |
| 3870090 | CTGPL2020K16 | 20 | 20 | 25,0 | 125 | 26,0 | TP..1603.. | SM841 | MS111 | 2мм | CKM10 | STCM8 | 4мм |
| 3870091 | CTGPL2525M16 | 25 | 25 | 32,0 | 150 | 26,0 | TP..1603.. | SM841 | MS111 | 2мм | CKM9 | STCM4 | 4мм |
