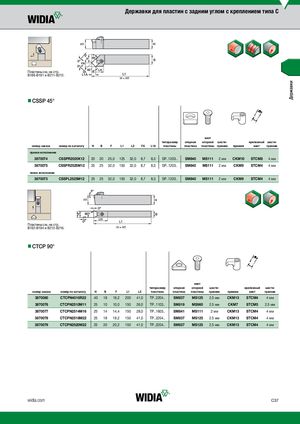

Каталог Widia токарный инструмент 2017 - страница 267
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia токарный инструмент 2020
Брошюра Widia техническое руководство
Общий каталог Widia 2017
Пластины см. на стр. B186-B191 и B211-В212.
nnCSSP 45°
винт
типоразмер опорная опорной шести- крепежный шести-
| номер заказа | номер по каталогу | H | B | F | L1 | L2 | FA | L1A | пластины | пластина | пластины | гранник | прижим | винт | гранник | |
| правое исполнение | ||||||||||||||||
| 3870074 | CSSPR2020K12 | 20 | 20 | 25,0 | 125 | 32,0 | 8,7 | 8,3 | SP..1203.. | SM840 | MS111 | 2 мм | CKM10 | STCM8 | 4 мм | |
| 3870075 | CSSPR2525M12 | 25 | 25 | 32,0 | 150 | 32,0 | 8,7 | 8,3 | SP..1203.. | SM840 | MS111 | 2 мм | CKM9 | STCM4 | 4 мм | |
| левое исполнение | ||||||||||||||||
| 3870073 | CSSPL2525M12 | 25 | 25 | 32,0 | 150 | 32,0 | 8,7 | 8,3 | SP..1203.. | SM840 | MS111 | 2 мм | CKM9 | STCM4 | 4 мм |
Пластины см. на стр. B192-B194 и B212-В216.
nnCTCP 90°
винт
типоразмер опорная опорной шести- крепежный шести-
| номер заказа | номер по каталогу | H | B | F | L1 | L2 | пластины | пластина | пластины | гранник | прижим | винт | гранник |
| 3870080 | CTCPN4018R22 | 40 | 18 | 19,2 | 200 | 41,0 | TP..2204.. | SM837 | MS125 | 2.5 мм | CKM13 | STCM4 | 4 мм |
| 3870076 | CTCPN2510M11 | 25 | 10 | 10,0 | 150 | 26,0 | TP..1103.. | SM819 | MS960 | 2.5 мм | CKM7 | STCM5 | 2.5 мм |
| 3870077 | CTCPN2514M16 | 25 | 14 | 14,4 | 150 | 28,0 | TP..1603.. | SM841 | MS111 | 2 мм | CKM13 | STCM4 | 4 мм |
| 3870078 | CTCPN2518M22 | 25 | 18 | 19,2 | 150 | 41,0 | TP..2204.. | SM837 | MS125 | 2.5 мм | CKM13 | STCM4 | 4 мм |
| 3870079 | CTCPN2520M22 | 25 | 20 | 20,2 | 150 | 41,0 | TP..2204.. | SM837 | MS125 | 2.5 мм | CKM13 | STCM4 | 4 мм |
