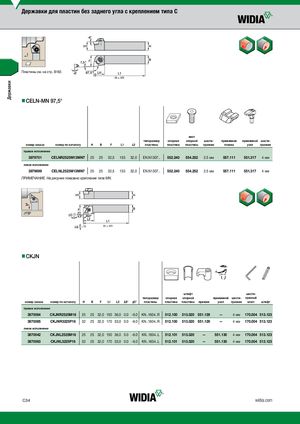

Каталог Widia токарный инструмент 2017 - страница 264

Предыдущая страница Следующая страница

Навигация

Пластины см. на стр. B182.

nnCELN-MN 97,5°

винт

типоразмеропорнаяопорнойшести-прижимнаяприжимнойшести-
номер заказаномер по каталогуHBFL1L2пластиныпластинапластиныгранникпланкаузелгранник
правое исполнение
3879701CELNR2525M13MN7252532,515332,0EN.N1307..552.240554.2522.5 мм557.111551.3174 мм
левое исполнение
3879699CELNL2525M13MN7252532,515332,0EN.N1307..552.240554.2522.5 мм557.111551.3174 мм

ПРИМЕЧАНИЕ. На рисунке показано крепление типа MN.

H = H1

nnCKJN

штифт шести-

типоразмер опорная опорной прижимной шести- гранный

номер заказаномер по каталогуHBпластины γO° λS° L2 L1 F пластинапластиныприжимузелгранникштифт ключ
правое исполнение
3870064CKJNR2525M162525 32,0 150 36,0 0.0 -6.0 KN..1604..R512.100513.020 551.129—4 мм170.004 513.123
3870065CKJNR3225P163225 32,0 170 33,0 0.0 -6.0 KN..1604..R512.100513.020 551.129—4 мм170.004 513.123
левое исполнение
3870042CKJNL2525M162525 32,0 150 36,0 0.0 -6.0 KN..1604..L512.101513.020—551.1304 мм170.004 513.123
3870063CKJNL3225P163225 32,0 170 33,0 0.0 -6.0 KN..1604..L512.101513.020—551.1304 мм170.004 513.123
