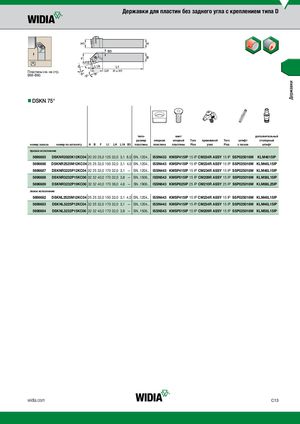

Каталог Widia токарный инструмент 2017 - страница 243

Предыдущая страница Следующая страница

Навигация

Пластины см. на стр. B68-B80.

nnDSKN 75°

типо- винт дополнительный

стопорный штифт Torx прижимной Torx опорной размер опорная
номер заказаштифт с пазом Plus узел Plus пластины пластины LH L1A B3 L1 F H B номер по каталогу пластина
правое исполнение
5696685DSKNR2020K12KC04 20 20 25,0 125 32,0 3,1 8,0 SN..1204..ISSN433 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM4615IP
5696686DSKNR2525M12KC04 25 25 32,0 150 32,0 3,1 4,0 SN..1204..ISSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP
5696687DSKNR3225P12KC04 32 25 32,0 170 32,0 3,1 — SN..1204..ISSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP
5696688DSKNR3232P15KC06 32 32 40,0 170 32,0 3,8 — SN..1506..ISSN543 KMSP515IP 15 IP CM209R ASSY 15 IP SSP025016M KLM58L15IP
5696689DSKNR3232P19KC06 32 32 40,0 170 38,0 4,6 — SN..1906..ISSN643 KMSP625IP 25 IP CM210R ASSY 25 IP SSP025016M KLM68L25IP
левое исполнение
5696682DSKNL2525M12KC04 25 25 32,0 150 32,0 3,1 4,0 SN..1204..ISSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP
5696683DSKNL3225P12KC04 32 25 32,0 170 32,0 3,1 — SN..1204..ISSN443 KMSP415IP 15 IP CM234R ASSY 15 IP SSP025016M KLM46L15IP
5696684DSKNL3232P15KC06 32 32 40,0 170 32,0 3,8 — SN..1506..ISSN543 KMSP515IP 15 IP CM209R ASSY 15 IP SSP025016M KLM58L15IP
