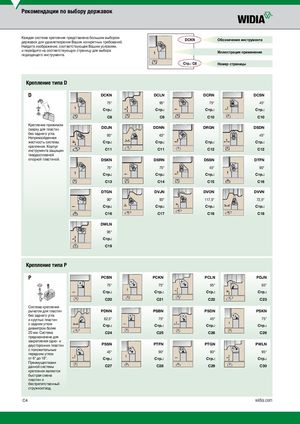

Рекомендации по выбору державок

Каждая система крепления представлена большим выбором DCKN Обозначение инструмента державок для удовлетворения Ваших конкретных требований. Найдите изображение, соответствующее Вашим условиям, и перейдите на соответствующую страницу для выбора Иллюстрация применения подходящего инструмента. Стр.: C8 Номер страницы

Крепление типа D

D DCKN DCLN DCRN DCSN

75°95°75°45°
Стр.:Стр.:Стр.:Стр.:
C8C9C10C10
Крепление прижимом

сверху для пластин DDJN DDNN DRGN DSDN

без заднего угла.93°63°45°
Непревзойденная
жесткость системыСтр.:Стр.:Стр.:Стр.:
крепления. Корпус
инструмента защищенC11C11C12C12
твердосплавной
опорной пластиной.DSKNDSRN DSSNDTFN
75°75°45°90°
Стр.:Стр.:Стр.:Стр.:
C13C14C15C16
DTGNDVJN DVON DVVN
90°93°117,5°72,5°
Стр.:Стр.:Стр.:Стр.:
C16C17C18C18

DWLN 95° Стр.: C19

Крепление типа P

P PCBN PCKN PCLN PDJN

75°75°95°93°
Стр.:Стр.:Стр.:Стр.:
C20C21C22C23
Система крепления
рычагом для пластинPDNNPSBNPSDNPSKN
без заднего угла
и круглых пластин62,5°75°45°75°
с задним угломСтр.:Стр.:Стр.:Стр.:
диаметром более
20 мм. СистемаC24C25C26C26
предназначена для
закрепления одно- и
двусторонних пластинPSSNPTFNPTGNPWLN
  • положительным
передним углом45°90°90°95°
от 6° до 18°.Стр.:Стр.:Стр.:Стр.:
Преимуществами
данной системыC27C28C29C30

крепления являются быстрая смена пластин и беспрепятственный

стружкоотвод.
