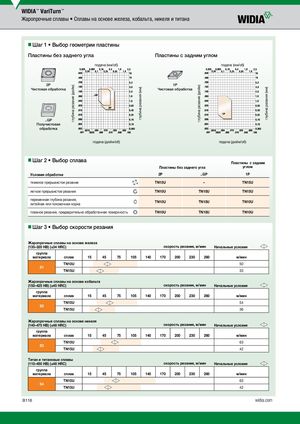

nnШаг 1 • Выбор геометрии пластины
Пластины без заднего угла Пластины с задним углом
подача (мм/об) подача (мм/об)
2P 1P Чистовая обработка Чистовая обработка
..GP Получистовая обработка
подача (дюйм/об) подача (дюйм/об)
nnШаг 2 • Выбор сплава
| Пластины без | заднего угла | Пластины с задним углом | |
| Условия обработки | 2P | ..GP | 1P |
| тяжелое прерывистое резание | TN15U | – | TN15U |
| легкое прерывистое резание | TN10U | TN10U | TN15U |
| переменная глубина резания, литейная или поковочная корка | TN10U | TN10U | TN10U |
| плавное резание, предварительно обработанная поверхность | TN10U | TN10U | TN10U |
nnШаг 3 • Выбор скорости резания
Жаропрочные сплавы на основе железа
| (135–320 HB) (≤34 HRC) | скорость резания, м/мин | Начальные условия | |
| группа |
| материала | сплав | 15 | 45 | 75 | 105 | 140 | 170 | 200 | 230 | 260 | м/мин | ||
| TN10U | 50 | ||||||||||||
| S1 | |||||||||||||
| TN15U | 33 | ||||||||||||
| Жаропрочные сплавы на основе кобальта |
| (150–425 HB) (≤45 HRC) | скорость резания, м/мин | Начальные условия | |
| группа |
| материала | сплав | 15 | 45 | 75 | 105 | 140 | 170 | 200 | 230 | 260 | м/мин | ||
| TN10U | 54 | ||||||||||||
| S2 | |||||||||||||
| TN15U | 36 | ||||||||||||
| Жаропрочные сплавы на основе никеля |
| (140–475 HB) (≤48 HRC) | скорость резания, м/мин | Начальные условия | |
| группа |
| материала | сплав | 15 | 45 | 75 | 105 | 140 | 170 | 200 | 230 | 260 | м/мин | ||
| TN10U | 63 | ||||||||||||
| S3 | |||||||||||||
| TN15U | 42 | ||||||||||||
| Титан и титановые сплавы |
| (110–450 HB) (≤48 HRC) | скорость резания, м/мин | Начальные условия | |
| группа |
материала сплав 15 45 75 105 140 170 200 230 260 м/мин
TN10U 63 S4 TN15U 42
