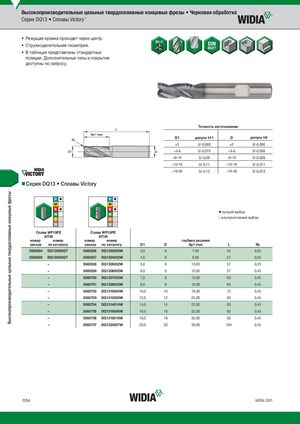

Каталог Widia монолитный инструмент 2017 - страница 80

Высокопроизводительные цельные твердосплавные концевые фрезы • Черновая обработка Серия DQ13 • Сплавы Victory™ • Режущая кромка проходит через центр. • Стружкоделительная геометрия. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу. Tочность изготовления D1 допуск h11 D допуск h6 )3 0/-0,060 )3 0/-0,006 >3–6 0/-0,075 >3–6 0/-0,008 >6–10 0/-0,09 >6–10 0/-0,009 >10–18 0/-0,11 >10–18 0/-0,011 >18–30 0/-0,13 >18–30 0/-0,013 „ Серия DQ13 • Сплавы Victory Высокопроизводительные цельные твердосплавные концевые фрезы  лучший выбор  альтернативный выбор Сплав WP15PE WP15PE Сплав WP15PE WP15PE AlTiN AlTiN номер номер номер номер глубина резания заказа по каталогу заказа по каталогу D1 D Ap1 max L R¡ 5560534 DQ1303002T 5560536 DQ1303002W 3,0 6 7,00 54 0,25 5560535 DQ1304002T 5560537 DQ1304002W 4,0 6 8,00 57 0,25 – 5560538 DQ1305002W 5,0 6 10,00 57 0,25 – 5560539 DQ1306002W 6,0 6 10,00 57 0,45 – 5560700 DQ1307003W 7,0 8 13,00 63 0,45 – 5560701 DQ1308003W 8,0 8 16,00 63 0,45 – 5560702 DQ1310004W 10,0 10 19,00 72 0,45 – 5560703 DQ1312005W 12,0 12 22,00 83 0,45 – 5560704 DQ1314014W 14,0 14 22,00 83 0,45 – 5560705 DQ1316006W 16,0 16 32,00 92 0,45 – 5560706 DQ1318018W 18,0 18 32,00 92 0,45 – 5560707 DQ1320007W 20,0 20 38,00 104 0,45 O54 widia.com
