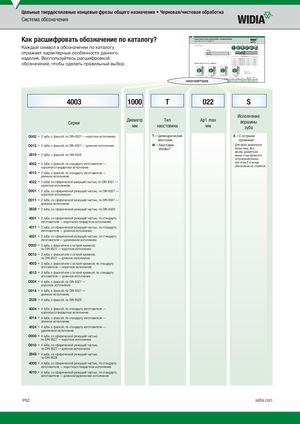

Цельные твердосплавные концевые фрезы общего назначения • Черновая/чистовая обработка Система обозначения Как расшифровать обозначение по каталогу? General Purpose Solid Carbide End Mills • Roughing/Finishing Series 4003..S 4013..S • VariMill™ GP • Centre cutting. Каждый символ в обозначении по каталогу отражает характерные особенности данного End Mill Tolerances изделия. Воспользуйтесь расшифровкой D1 ≤3 > 3–6 tolerance e8 -0,014/-0,028 -0,020/-0,038 D ≤3 > 3–6 tolerance h6 +/- 0/0,006 0/0,008 обозначений, чтобы сделать правильный выбор. > 6–10 -0,025/-0,047 > 6–10 0/0,009 Series 4003..S 4013..S • VariMill GP > 10–18 -0,032/-0,059 > 10–18 0/0,011 > 18–30 -0,040/-0,073 > 18–30 0/0,013 first choice alternate choice grade UNCOATED UNCOATED grade TiAlN TiAlN grade UNCOATED UNCOATED grade TiAlN TiAlN TiAlN TiAlN length of cut length order # catalogue # order # catalogue # order # catalogue # order # catalogue # D1 D Ap1 max L BCH 6144570 40030100T004S 6144056 40030100T004S — — 1,0 3 4,00 38 — 40031000T022S 6144651 40030150T004S 6144057 40030150T004S — — 1,5 3 4,00 38 — 4003 1000 T 022 S Исполнение Диаметр Тип Ap1 max вершины Серии мм хвостовика мм зуба D002 = 2 зуба, с фаской, по DIN 6527 — короткое исполнение T = Цилиндрический S = С острыми хвостовик кромками* D012 = 2 зуба, с фаской, по DIN 6527 — длинное исполнение W = Хвостовик * Для фрез диаметром Weldon® более 4мм. Все фрезы диаметром 2819 = 2 зуба, с фаской, по DIN 6528 менее 4 мм являются острокромочными, при этом S в конце 4002 = 2 зуба, с фаской, по стандарту изготовителя — обоначения не ставится. короткое/стандартное исполнение 4012 = 2 зуба, с фаской, по стандарту изготовителя — длинное исполнение 4022 = 2 зуба, со сферической режущей частью, по DIN 6527 — короткое исполнение D001 = 2 зуба, со сферической режущей частью, по DIN 6527 — короткое исполнение D011 = 2 зуба, со сферической режущей частью, по DIN 6527 — длинное исполнение 2838 = 2 зуба, со сферической режущей частью, по DIN 6528 4001 = 2 зуба, со сферической режущей частью, по стандарту изготовителя — короткое/стандартное исполнение 4011 = 2 зуба, со сферической режущей частью, по стандарту изготовителя — длинное исполнение 4021 = 2 зуба, со сферической режущей частью, по стандарту изготовителя — удлиненное исполнение D003 = 3 зуба, с фаской или с острой кромкой, по DIN 6527 — короткое исполнение D013 = 3 зуба, с фаской или с острой кромкой, по DIN 6527 — длинное исполнение 4003 = 3 зуба, с фаской или с острой кромкой, по стандарту иготовителя — короткое исполнение 4013 = 3 зуба, с фаской или с острой кромкой, по стандарту иготовителя — длинное исполнение D004 = 4 зуба, с фаской, по DIN 6527 — короткое исполнение D014 = 4 зуба, с фаской, по DIN 6527 — длинное исполнение 2528 = 4 зуба, с фаской, по DIN 6528 4004 = 4 зуба, с фаской, по стандарту изготовителя — короткое/стандартное исполнение 4014 = 4 зуба, с фаской, по стандарту изготовителя — длинное исполнение 4024 = 4 зуба, с фаской, по стандарту изготовителя — удлиненное исполнение D000 = 4 зуба, со сферической режущей частью, по DIN 6527 — короткое исполнение D010 = 4 зуба, со сферической режущей частью, по DIN 6527 — длинное исполнение 2848 = 4 зуба, со сферической режущей частью, по DIN 6528 4000 = 4 зуба, со сферической режущей частью, по стандарту изготовителя — короткое/стандартное исполнение 4010 = 4 зуба, со сферической режущей частью, по стандарту изготовителя — длинное/удлиненное исполнение P52 widia.com
