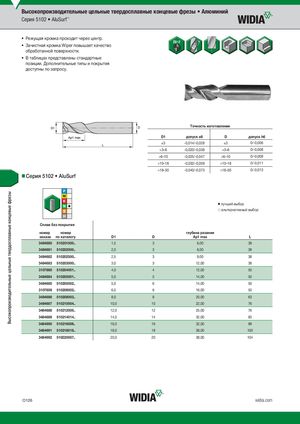

Каталог Widia монолитный инструмент 2017 - страница 152

Высокопроизводительные цельные твердосплавные концевые фрезы • Алюминий Серия 5102 • AluSurf™ • Режущая кромка проходит через центр. • Зачистная кромка Wiper повышает качество обработанной поверхности. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу. Tочность изготовления D1 допуск e8 D допуск h6 )3 -0,014/-0,028 )3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 „ Серия 5102 • AluSurf Высокопроизводительные цельные твердосплавные концевые фрезы  лучший выбор  альтернативный выбор БЕЗ ПОКРЫТИЯ Сплав без покрытия номер номер глубина резания заказа по каталогу D1 D Ap1 max L 3484680 510201500.. 1,5 3 6,00 38 3484681 510202000.. 2,0 3 8,00 38 3484682 510202500.. 2,5 3 9,00 38 3484683 510203000.. 3,0 3 12,00 38 3107860 510204001.. 4,0 4 12,00 50 3484684 510205001.. 5,0 5 14,00 50 3484685 510205002.. 5,0 6 14,00 50 3107859 510206002.. 6,0 6 16,00 50 3484686 510208003.. 8,0 8 20,00 63 3484687 510210004.. 10,0 10 22,00 76 3484688 510212005.. 12,0 12 25,00 76 3484689 510214014.. 14,0 14 32,00 83 3484690 510216006.. 16,0 16 32,00 89 3484691 510218018.. 18,0 18 38,00 100 3484692 510220007.. 20,0 20 38,00 104 O126 widia.com
