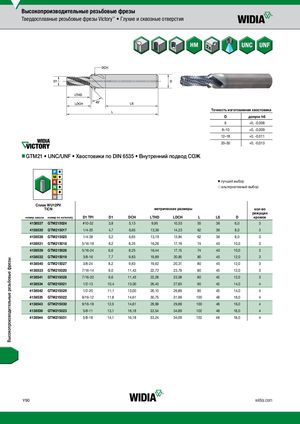

Каталог Widia метчики и резьбофрезы 2017 - страница 92
Навигация
Каталог Widia all star 2019
Каталог Widia достижения 2021
Каталог Widia монолитный инструмент 2017
Каталог Widia all star 2020
Каталог Widia техническое руководство по разверткам
Точность изготовления хвостовика
| D | допуск h6 |
| 6 | +0, -0,008 |
| 8–10 | +0, -0,009 |
| 12–18 | +0, -0,011 |
| 20–30 | +0, -0,013 |
nnGTM21 • UNC/UNF • Хвостовики по DIN 6535 • Внутренний подвод СОЖ
v лучший выбор j альтернативный выбор
| WU12PV Сплав WU12PV TiCN | метрич | еские размер | ы | кол-во | |||||
| номер заказаномер по каталогу | D1 TPI | D1 | DCH | LTHD | LDCH | L | LS | D | режущих кромок |
| 4138537 GTM215024 | #10-32 | 3,8 | 5,13 | 9,95 | 10,53 | 55 | 36 | 6,0 | 3 |
| 4138530 GTM215017 | 1/4-20 | 4,7 | 6,65 | 13,36 | 14,23 | 62 | 36 | 8,0 | 3 |
| 4138538 GTM215025 | 1/4-28 | 5,2 | 6,65 | 13,19 | 13,84 | 62 | 36 | 8,0 | 3 |
| 4138531 GTM215018 | 5/16-18 | 6,2 | 8,25 | 16,26 | 17,19 | 74 | 40 | 10,0 | 3 |
| 4138539 GTM215026 | 5/16-24 | 6,6 | 8,25 | 16,44 | 17,15 | 74 | 40 | 10,0 | 3 |
| 4138532 GTM215019 | 3/8-16 | 7,7 | 9,83 | 19,89 | 20,85 | 80 | 45 | 12,0 | 3 |
| 4138540 GTM215027 | 3/8-24 | 8,2 | 9,83 | 19,62 | 20,31 | 80 | 45 | 12,0 | 3 |
| 4138533 GTM215020 | 7/16-14 | 9,0 | 11,43 | 22,72 | 23,79 | 80 | 45 | 12,0 | 3 |
| 4138541 GTM215028 | 7/16-20 | 9,6 | 11,43 | 22,28 | 23,08 | 80 | 45 | 12,0 | 3 |
| 4138534 GTM215021 | 1/2-13 | 10,4 | 13,00 | 26,43 | 27,60 | 90 | 45 | 14,0 | 4 |
| 4138542 GTM215029 | 1/2-20 | 11,1 | 13,00 | 26,10 | 26,89 | 90 | 45 | 14,0 | 4 |
| 4138535 GTM215022 | 9/16-12 | 11,8 | 14,61 | 30,75 | 31,99 | 100 | 48 | 16,0 | 4 |
| 4138543 GTM215030 | 9/16-18 | 12,5 | 14,61 | 28,99 | 29,88 | 100 | 48 | 16,0 | 4 |
| 4138536 GTM215023 | 5/8-11 | 13,1 | 16,18 | 33,54 | 34,89 | 102 | 48 | 18,0 | 4 |
| 4138544 GTM215031 | 5/8-18 | 14,1 | 16,18 | 33,24 | 34,09 | 102 | 48 | 18,0 | 4 |
