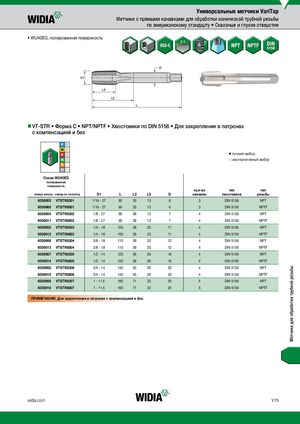

Каталог Widia метчики и резьбофрезы 2017 - страница 75
Навигация
Каталог Widia all star 2019
Каталог Widia достижения 2021
Каталог Widia монолитный инструмент 2017
Каталог Widia all star 2020
Каталог Widia техническое руководство по разверткам
Метчики с прямыми канавками для обработки конической трубной резьбы
по американскому стандарту Сквозные и глухие отверстия
- WU40EG, полированная поверхность
nn VT-STR Форма С NРT/NРTF Хвостовики по DIN 5156 Для закрепления в патронах
с компенсацией и без
| v лучший вы j альтернат | бор ивный выбор | |||||||
| WU40EG Сплав WU40EG полированная поверхность номер заказа номер по каталогу | D1 | L | L2 | L3 | D | кол-во канавок | тип хвостовика | тип резьбы |
| 6058953 VTSTR8301 | 1/16 - 27 | 90 | 35 | 13 | 6 | 3 | DIN 5156 | NPT |
| 6058960 VTSTR8801 | 1/16 - 27 | 90 | 35 | 13 | 6 | 3 | DIN 5156 | NPTF |
| 6058954 VTSTR8302 | 1/8 - 27 | 90 | 36 | 13 | 7 | 4 | DIN 5156 | NPT |
| 6059011 VTSTR8802 | 1/8 - 27 | 90 | 36 | 13 | 7 | 4 | DIN 5156 | NPTF |
| 6058955 VTSTR8303 | 1/4 - 18 | 100 | 39 | 20 | 11 | 4 | DIN 5156 | NPT |
| 6059012 VTSTR8803 | 1/4 - 18 | 100 | 39 | 20 | 11 | 4 | DIN 5156 | NPTF |
| 6058956 VTSTR8304 | 3/8 - 18 | 110 | 39 | 20 | 12 | 4 | DIN 5156 | NPT |
| 6059013 VTSTR8804 | 3/8 - 18 | 110 | 39 | 20 | 12 | 4 | DIN 5156 | NPTF |
| 6058957 VTSTR8305 | 1/2 - 14 | 125 | 56 | 26 | 16 | 4 | DIN 5156 | NPT |
| 6059014 VTSTR8805 | 1/2 - 14 | 125 | 56 | 26 | 16 | 4 | DIN 5156 | NPTF |
| 6058958 VTSTR8306 | 3/4 - 14 | 140 | 55 | 26 | 20 | 4 | DIN 5156 | NPT |
| 6059015 VTSTR8806 | 3/4 - 14 | 140 | 55 | 26 | 20 | 4 | DIN 5156 | NPTF |
| 6058959 VTSTR8307 | 1 - 11.5 | 160 | 71 | 32 | 25 | 5 | DIN 5156 | NPT |
| 6059016 VTSTR8807 | 1 - 11.5 | 160 | 71 | 32 | 25 | 5 | DIN 5156 | NPTF |
ПРИМЕЧАНИЕ: Для закрепления в патронах с компенсацией и без.
