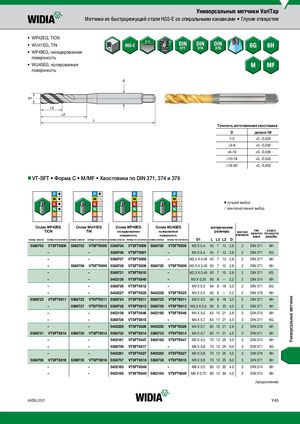

Каталог Widia метчики и резьбофрезы 2017 - страница 47
Навигация
Каталог Widia all star 2019
Каталог Widia достижения 2021
Каталог Widia монолитный инструмент 2017
Каталог Widia all star 2020
Каталог Widia техническое руководство по разверткам
- WP42EG, TiCN
- WU41EG, TiN
- WP49EG, оксидированная поверхность
- WU40EG, полированная поверхность
| Точность изгото | вления хвостовика |
| D | допуск h9 |
| 1–3 | +0, -0,025 |
| >3–6 | +0, -0,030 |
| >6–10 | +0, -0,036 |
| >10–18 | +0, -0,043 |
| >18–30 | +0, -0,052 |
nnVT-SFT Форма C M/MF Хвостовики по DIN 371, 374 и 376
v лучший выбор j альтернативный выбор
| WP42EG Сплав WP42EG TiCN | WU41EG Сплав WU41EG TiN | WP49EG WU СплавWP49EG оксидированная поверхность Сплав поли пове | 40EG WU40EG рованная рхность | м | етр ра | ич зме | еские ры | кол-во канавок | тип хвосто- вика | класс точности резьбы | |
| номер заказаномер по каталогу | номер заказаномер по каталогу | номер заказаномер по каталогу номер заказа | номер по каталогу | D1 | L | L3 | L | 2 D | |||
| 5368703 VTSFT6506 | 5368702 VTSFT6506 | 5368704 VTSFT6506 5368705 | VTSFT6506 | M2 X 0,4 | 45 | 7 | 1 | 3 2,8 | 2 | DIN 371 | 6H |
| – | – | 5368706 VTSFT6507 | – | M2 X 0,4 | 45 | 7 | 1 | 3 2,8 | 2 | DIN 371 | 6G |
| – | – | 5368707 VTSFT6508 | – | M2,2 X 0,45 | 45 | 7 | 1 | 3 2,8 | 2 | DIN 371 | 6H |
| – | 5368708 VTSFT6509 | 5368709 VTSFT6509 5368720 | VTSFT6509 | M2,5 X 0,45 | 50 | 7 | 1 | 5 2,8 | 2 | DIN 371 | 6H |
| – | – | 5368721 VTSFT6510 | – | M2,5 X 0,45 | 50 | 7 | 1 | 5 2,8 | 2 | DIN 371 | 6G |
| – | – | 5402138 VTSFT6545 | – | M3 X 0,35 | 56 | 8 | — 2,2 | 2 | DIN 374 | 6H | |
| – | – | 5368726 VTSFT6512 | – | M3 X 0,5 | 56 | 8 | 1 | 8 3,5 | 2 | DIN 371 | 6G |
| – | – | 5402227 VTSFT6525 5402228 | VTSFT6525 | M3 X 0,5 | 56 | 8 | — 2,2 | 2 | DIN 376 | 6H | |
| 5368723 VTSFT6511 | 5368722 VTSFT6511 | 5368724 VTSFT6511 5368725 | VTSFT6511 | M3 X 0,5 | 56 | 8 | 1 | 8 3,5 | 2 | DIN 371 | 6H |
| – | 5368727 VTSFT6513 | 5368728 VTSFT6513 5368729 | VTSFT6513 | M3,5 X 0,6 | 56 | 9 | 2 | 0 4,0 | 2 | DIN 371 | 6H |
| – | – | 5402139 VTSFT6546 5402180 | VTSFT6546 | M4 X 0,5 | 63 | 10 | 2 | 1 2,8 | 3 | DIN 374 | 6H |
| – | – | 5368734 VTSFT6515 | – | M4 X 0,7 | 63 | 11 | 2 | 1 4,5 | 3 | DIN 371 | 6G |
| – | – | 5402229 VTSFT6526 5402250 | VTSFT6526 | M4 X 0,7 | 63 | 10 | 2 | 1 2,8 | 3 | DIN 376 | 6H |
| 5368731 VTSFT6514 | 5368730 VTSFT6514 | 5368732 VTSFT6514 5368733 | VTSFT6514 | M4 X 0,7 | 63 | 11 | 2 | 1 4,5 | 3 | DIN 371 | 6H |
| – | – | 5402181 VTSFT6547 5402182 | VTSFT6547 | M5 X 0,5 | 70 | 12 | 2 | 5 3,5 | 3 | DIN 374 | 6H |
| – | – | 5368739 VTSFT6517 | – | M5 X 0,8 | 70 | 12 | 2 | 5 6,0 | 3 | DIN 371 | 6G |
| – | – | 5402251 VTSFT6527 5402252 | VTSFT6527 | M5 X 0,8 | 70 | 12 | 2 | 5 3,5 | 3 | DIN 376 | 6H |
| 5368736 VTSFT6516 | 5368735 VTSFT6516 | 5368737 VTSFT6516 5368738 | VTSFT6516 | M5 X 0,8 | 70 | 12 | 2 | 5 6,0 | 3 | DIN 371 | 6H |
| – | – | 5402183 VTSFT6548 | – | M6 X 0,5 | 80 | 12 | 3 | 0 4,5 | 3 | DIN 374 | 6H |
| – | – | 5402185 VTSFT6549 5402184 | VTSFT6549 | M6 X 0,75 | 80 | 12 | 3 | 0 4,5 | 3 | DIN 374 | 6H |
(продолжение)
