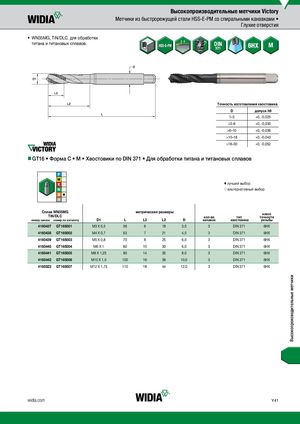

Каталог Widia метчики и резьбофрезы 2017 - страница 43

Высокопроизводительные метчики Victory Метчики из быстрорежущей стали HSS-E-PM со спиральными канавками • Глухие отверстия • WN35MG, TiN/DLC, для обработки титана и титановых сплавов. Точность изготовления хвостовика D допуск h9 1–3 +0, -0,025 >3–6 +0, -0,030 >6–10 +0, -0,036 >10–18 +0, -0,043 >18–30 +0, -0,052 GT16 • Форма С • M • Хвостовики по DIN 371 • Для обработки титана и титановых сплавов nn v лучший выбор j альтернативный выбор WN35MG Сплав WN35MG метрические размеры класс TiN/DLC кол-во тип точности номер заказа номер по каталогу D1 L L3 L2 D канавок хвостовика резьбы 4160437 GT165001 M3 X 0,5 56 6 18 3,5 3 DIN 371 6HX 4160438 GT165002 M4 X 0,7 63 7 21 4,5 3 DIN 371 6HX 4160439 GT165003 M5 X 0,8 70 8 25 6,0 3 DIN 371 6HX 4160440 GT165004 M6 X 1 80 10 30 6,0 3 DIN 371 6HX 4160441 GT165005 M8 X 1,25 90 14 35 8,0 3 DIN 371 6HX 4160442 GT165006 M10 X 1,5 100 16 39 10,0 3 DIN 371 6HX 4160523 GT165007 M12 X 1,75 110 18 44 12,0 3 DIN 371 6HX Высокопроизводительные метчики widia.com Y41
