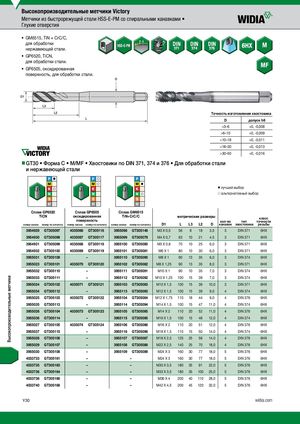

- GM6515, TiN + CrC/C, для обработки нержавеющей стали.
- GP6520, TiCN, для обработки стали.
- GP6505, оксидированная поверхность, для обработки стали.
| Точность изготов | ления хвостовика |
| D | допуск h6 |
| >3–6 | +0, -0,008 |
| >6–10 | +0, -0,009 |
| >10–18 | +0, -0,011 |
| >18–30 | +0, -0,013 |
| >30–50 | +0, -0,016 |
nnGT30 Форма С M/MF Хвостовики по DIN 371, 374 и 376 Для обработки стали
и нержавеющей стали
| v лучший j альтерн | выбор ативный выбо | р | ||||||||
| GP6520 Сплав GP6520 TiCN | GP6505 Сплав GP6505 оксидированная повехность | GM6515 Сплав GM6515 TiN+CrC/C | метр | ическ | ие ра | змеры | класс | |||
| номер заказаномер по каталогу | р номер заказаномер по каталогу | номер заказаномер по каталогу | D1 | L | L3 | L2 | D | кол-во канавок | тип хвостовика | точности резьбы |
| 3954929 GT305097 | 4035066 GT305116 | 3955098 GT305148 | M3 X 0,5 | 56 | 8 | 18 | 3,5 | 3 | DIN 371 | 6HX |
| 3954930 GT305098 | 4035067 GT305117 | 3955099 GT305079 | M4 X 0,7 | 63 | 10 | 21 | 4,5 | 3 | DIN 371 | 6HX |
| 3954931 GT305099 | 4035068 GT305118 | 3955100 GT305080 | M5 X 0,8 | 70 | 10 | 25 | 6,0 | 3 | DIN 371 | 6HX |
| 3954932 GT305100 | 4035069 GT305119 | 3955101 GT305081 | M6 X 1 | 80 | 10 | 30 | 6,0 | 3 | DIN 371 | 6HX |
| 3955031 GT305109 | – | 3955110 GT305090 | M8 X 1 | 90 | 13 | 35 | 6,0 | 3 | DIN 374 | 6HX |
| 3955023 GT305101 | 4035070 GT305120 | 3955102 GT305082 | M8 X 1,25 | 90 | 13 | 35 | 8,0 | 3 | DIN 371 | 6HX |
| 3955032 GT305110 | – | 3955111 GT305091 | M10 X 1 | 90 | 10 | 35 | 7,0 | 3 | DIN 374 | 6HX |
| 3955033 GT305111 | – | 3955112 GT305092 | M10 X 1,25 | 100 | 15 | 39 | 7,0 | 3 | DIN 374 | 6HX |
| 3955024 GT305102 | 4035071 GT305121 | 3955103 GT305083 | M10 X 1,5 | 100 | 15 | 39 | 10,0 | 3 | DIN 371 | 6HX |
| 3955034 GT305112 | – | 3955113 GT305093 | M12 X 1,5 | 100 | 15 | 39 | 9,0 | 4 | DIN 374 | 6HX |
| 3955025 GT305103 | 4035072 GT305122 | 3955104 GT305084 | M12 X 1,75 | 110 | 18 | 44 | 9,0 | 4 | DIN 376 | 6HX |
| 3955035 GT305113 | – | 3955114 GT305094 | M14 X 1,5 | 100 | 15 | 47 | 11,0 | 4 | DIN 374 | 6HX |
| 3955026 GT305104 | 4035073 GT305123 | 3955105 GT305085 | M14 X 2 | 110 | 20 | 52 | 11,0 | 4 | DIN 376 | 6HX |
| 3955036 GT305114 | – | 3955115 GT305095 | M16 X 1,5 | 100 | 15 | 46 | 12,0 | 4 | DIN 374 | 6HX |
| 3955027 GT305105 | 4035074 GT305124 | 3955106 GT305086 | M16 X 2 | 110 | 20 | 51 | 12,0 | 4 | DIN 376 | 6HX |
| 3955037 GT305115 | – | 3955116 GT305096 | M18 X 1,5 | 110 | 15 | 50 | 14,0 | 4 | DIN 374 | 6HX |
| 3955028 GT305106 | – | 3955107 GT305087 | M18 X 2,5 | 125 | 25 | 58 | 14,0 | 4 | DIN 376 | 6HX |
| 3955029 GT305107 | – | 3955108 GT305088 | M22 X 2,5 | 140 | 25 | 70 | 18,0 | 4 | DIN 376 | 6HX |
| 3955030 GT305108 | – | 3955109 GT305089 | M24 X 3 | 160 | 30 | 77 | 18,0 | 5 | DIN 376 | 6HX |
| 4033733 GT305161 | – | – | M24 X 3 | 160 | 30 | 77 | 18,0 | 5 | DIN 376 | 6HX |
| 4033735 GT305163 | – | – | M30 X 3,5 | 180 | 35 | 91 | 22,0 | 5 | DIN 376 | 6HX |
| 4033736 GT305164 | – | – | M33 X 3,5 | 180 | 35 | 100 | 25,0 | 5 | DIN 376 | 6HX |
| 4033738 GT305166 | – | – | M36 X 4 | 200 | 40 | 110 | 28,0 | 5 | DIN 376 | 6HX |
| 4033740 GT305168 | – | – | M42 X 4,5 | 200 | 45 | 120 | 32,0 | 5 | DIN 376 | 6HX |
