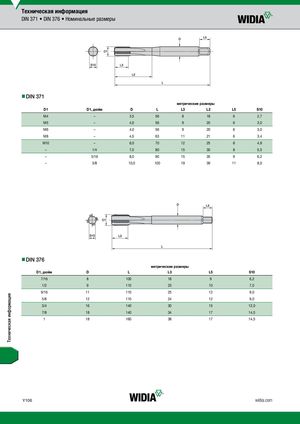

DIN 371 • DIN 376 • Номинальные размеры
nnDIN 371
| D1 | D1, дюйм | D | L | L3 метрическ | L2 ие размеры | L5 | S10 |
| М4 | – | 3,5 | 56 | 8 | 18 | 6 | 2,7 |
| М5 | – | 4,0 | 56 | 9 | 20 | 6 | 3,0 |
| М6 | – | 4,0 | 56 | 9 | 20 | 6 | 3,0 |
| М8 | – | 4,5 | 63 | 11 | 21 | 6 | 3,4 |
| М10 | – | 6,0 | 70 | 12 | 25 | 8 | 4,9 |
| – | 1/4 | 7,0 | 80 | 15 | 30 | 8 | 5,5 |
| – | 5/16 | 8,0 | 90 | 15 | 35 | 9 | 6,2 |
| – | 3/8 | 10,0 | 100 | 19 | 39 | 11 | 8,0 |
nnDIN 376
| D1, дюйм | D | L | L3 L5 метрические размеры | S10 |
| 7/16 | 8 | 100 | 18 9 | 6,2 |
| 1/2 | 9 | 110 | 23 10 | 7,0 |
| 9/16 | 11 | 110 | 25 12 | 9,0 |
| 5/8 | 12 | 110 | 24 12 | 9,0 |
| 3/4 | 16 | 140 | 30 15 | 12,0 |
| 7/8 | 18 | 140 | 34 17 | 14,5 |
| 1 | 18 | 160 | 38 17 | 14,5 |
