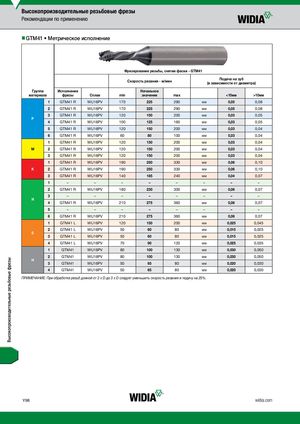

nnGTM41 • Метрическое исполнение

			Фрез	ерование резьбы, с	нятие фаски -	GTM41
			Ско	рость резания - м/	мин	(в зав	Подача на зуб исимости от диа	метра)
Группа материала	Исполнение фрезы	Сплав	min	Начальное значение	max			>10мм
1	GTM41 R	WU16PV	170	225	290	мм	0,05	0,08
2	GTM41 R	WU16PV	170	225	290	мм	0,05	0,08
P 3	GTM41 R	WU16PV	120	150	200	мм	0,03	0,05
4	GTM41 R	WU16PV	100	125	160	мм	0,03	0,05
5	GTM41 R	WU16PV	120	150	200	мм	0,03	0,04
6	GTM41 R	WU16PV	60	80	100	мм	0,03	0,04
1	GTM41 R	WU16PV	120	150	200	мм	0,03	0,04
M 2	GTM41 R	WU16PV	120	150	200	мм	0,03	0,04
3	GTM41 R	WU16PV	120	150	200	мм	0,03	0,04
1	GTM41 R	WU16PV	190	250	330	мм	0,06	0,10
K 2	GTM41 R	WU16PV	190	250	330	мм	0,06	0,10
3	GTM41 R	WU16PV	140	185	240	мм	0,04	0,07
1	–	–	–	–	–	–	–	–
2	GTM41 R	WU16PV	180	230	300	мм	0,06	0,07
N 3	–	–	–	–	–	–	–	–
4	GTM41 R	WU16PV	210	275	360	мм	0,06	0,07
5	–	–	–	–	–	–	–	–
6	GTM41 R	WU16PV	210	275	360	мм	0,06	0,07
1	GTM41 L	WU16PV	120	150	200	мм	0,025	0,045
S 2	GTM41 L	WU16PV	50	60	80	мм	0,015	0,025
3	GTM41 L	WU16PV	50	60	80	мм	0,015	0,025
4	GTM41 L	WU16PV	70	90	120	мм	0,025	0,035
1	GTM41	WU16PV	80	100	130	мм	0,030	0,050
H 2	GTM41	WU16PV	80	100	130	мм	0,030	0,050
3	GTM41	WU16PV	50	65	80	мм	0,020	0,030
4	GTM41	WU16PV	50	65	80	мм	0,020	0,030

ПРИМЕЧАНИЕ: При обработке резьб длиной от 2 x D до 3 x D следует уменьшить скорость резания и подачу на 25%.
