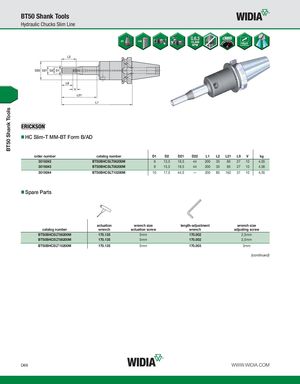

HC Slim-T MM-BT Form B/AD
| order number | catalog number | D1 | D2 | D21 | D22 | L1 | L2 | L21 | L9 | V | kg |
| 3019242 | BT50BHCSLT06200M | 6 | 13,5 | 19,5 | 44 | 200 | 35 | 85 | 27 | 10 | 4,55 |
| 3019243 | BT50BHCSLT08200M | 8 | 15,5 | 19,5 | 44 | 200 | 35 | 85 | 27 | 10 | 4,56 |
| 3019244 | BT50BHCSLT10200M | 10 | 17,5 | 44,5 | — | 200 | 85 | 162 | 31 | 10 | 4,55 |
Spare Parts
| catalog number | actuation wrench | wrench size actuation screw | length-adjustment wrench | wrench size adjusting screw |
| BT50BHCSLT06200M | 170.135 | 5mm | 170.002 | 2,5mm |
| BT50BHCSLT08200M | 170.135 | 5mm | 170.002 | 2,5mm |
| BT50BHCSLT10200M | 170.135 | 5mm | 170.003 | 3mm |
(continued)
