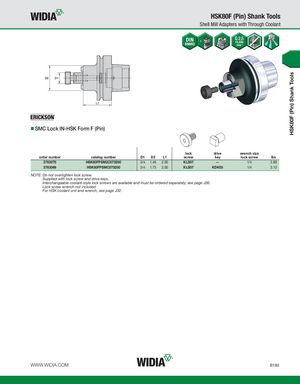

SMC Lock IN-HSK Form F (Pin)
| order number | catalog number | D1 D2 | L1 | lock screw | drive key | wrench size lock screw | lbs |
| 3763070 | HSK80FPSM2C075200 | 3/4 1.46 | 2.00 | KLS07 | — | 1/4 | 2.89 |
| 3763069 | HSK80FPSMC075200 | 3/4 1.75 | 2.00 | KLS07 | KDK05 | 1/4 | 3.10 |
NOTE: Do not overtighten lock screw. Supplied with lock screw and drive keys. Interchangeable coolant-style lock screws are available and must be ordered separately; see page J26. Lock screw wrench not included. For HSK coolant unit and wrench, see page J32.
