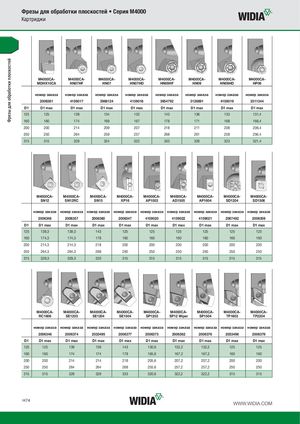

Каталог Widia фрезы со сменными пластинами 2016 - страница 96
Навигация
Каталог Widia трохоидальное фрезерование
Брошюра Widia решения для аэрокосмической промышленности
Каталог Widia all star 2019
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia достижения 2021
Картриджи
| M4000CA- MDHX10CA | M4000CA- HN07HF | M4000CA- HN07 | M4000CA- HN07HD | M4000CA- HN09HF | M4000CA- HN09 | M4000CA- HN09HD | M4000CA- HP06 | |
| номер заказа 2006361 | номер заказа 4159017 | номер заказа 3968124 | номер заказа 4159018 | номер заказа 3954792 | номер заказа 3126691 | номер заказа 4159019 | номер заказа 2511344 | |
| D1 | D1 max | D1 max | D1 max | D1 max | D1 max | D1 max | D1 max | D1 max |
| 125 | 125 | 139 | 134 | 132 | 143 | 136 | 133 | 131,4 |
| 160 | 160 | 174 | 169 | 167 | 178 | 171 | 168 | 166,4 |
| 200 | 200 | 214 | 209 | 207 | 218 | 211 | 208 | 206,4 |
| 250 | 250 | 264 | 259 | 257 | 268 | 261 | 258 | 256,4 |
| 315 | 315 | 329 | 324 | 322 | 333 | 326 | 323 | 321,4 |
| M4000CA- SN12 | M4000CA- SN12RC | M4000CA- SN15 | M4000CA- XP16 | M4000CA- AP1003 | M4000CA- AD1505 | M4000CA- AP1604 | M4000CA- SD1204 | M4000CA- SD1506 | |
| номер заказа 2006348 | номер заказа 2006357 | номер заказа 2006360 | номер заказа 2006347 | номер заказа 4159020 | номер заказа 4159022 | номер заказа 4159021 | номер заказа 2067492 | номер заказа 2006359 | |
| D1 | D1 max | D1 max | D1 max | D1 max | D1 max | D1 max | D1 max | D1 max | D1 max |
| 125 | 139,3 | 139,3 | 143 | 125 | 125 | 125 | 125 | 125 | 125 |
| 160 | 174,3 | 174,3 | 178 | 160 | 160 | 160 | 160 | 160 | 160 |
| 200 | 214,3 | 214,3 | 218 | 200 | 200 | 200 | 200 | 200 | 200 |
| 250 | 264,3 | 264,3 | 268 | 250 | 250 | 250 | 250 | 250 | 250 |
| 315 | 329,3 | 329,3 | 333 | 315 | 315 | 315 | 315 | 315 | 315 |
| M4000CA- RC1606 | M4000CA- SE1203 | M4000CA- SE1204 | M4000CA- SE1504 | M4000CA- SP1203 | M4000CA- SP12 Wiper | M4000CA- SP1504 | M4000CA- TP1603 | M4000CA- TP2204 | |
| номер заказа 2006346 | номер заказа 2006374 | номер заказа 2033495 | номер заказа 2006377 | номер заказа 2006373 | номер заказа 2006362 | номер заказа 2006376 | номер заказа 2033496 | номер заказа 2006379 | |
| D1 | D1 max | D1 max | D1 max | D1 max | D1 max | D1 max | D1 max | D1 max | D1 max |
| 125 | 125 | 139 | 139 | 143 | 130,6 | 132,2 | 132,2 | 125 | 125 |
| 160 | 160 | 174 | 174 | 178 | 165,6 | 167,2 | 167,2 | 160 | 160 |
| 200 | 200 | 214 | 214 | 218 | 205,6 | 207,2 | 207,2 | 200 | 200 |
| 250 | 250 | 264 | 264 | 268 | 255,6 | 257,2 | 257,2 | 250 | 250 |
| 315 | 315 | 329 | 329 | 333 | 320,6 | 322,2 | 322,2 | 315 | 315 |
