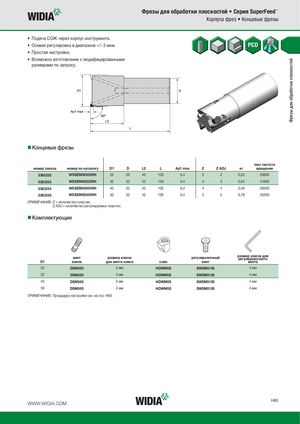

Фрезы для обработки плоскостей Серия SuperFeed™
Корпуса фрез Концевые фрезы
- Подача СОЖ через корпус инструмента.
- Осевая регулировка в диапазоне +/- 3 мкм.
- Простая настройка.
- Возможно изготовление с модифицированными размерами по запросу.
- Концевые фрезы
| номер заказа | номер по каталогу | D1 | D | L2 | L | Ap1 max | Z | Z ADJ | кг | max частота вращения |
| 5363252 | WSSEM02502RH | 25 | 20 | 40 | 100 | 6,4 | 2 | 2 | 0,22 | 35800 |
| 5363253 | WSSEM03203RH | 32 | 32 | 42 | 100 | 6,4 | 3 | 3 | 0,54 | 31600 |
| 5363254 | WSSEM04004RH | 40 | 32 | 42 | 100 | 6,4 | 4 | 4 | 0,49 | 28300 |
| 5363255 | WSSEM05005RH | 50 | 32 | 42 | 100 | 6,4 | 5 | 5 | 0,79 | 25300 |
ПРИМЕЧАНИЕ: Z = количество пластин. Z ADJ = количество регулируемых пластин.
- Комплектующие
| D1 | винт клина | размер ключа для винта клина | клин | регулировочный винт | размер ключа для регулировочного винта |
| 25 | DSM550 | 3 мм | HDWM5S | SWSM5155 | 4 мм |
| 32 | DSM550 | 3 мм | HDWM5S | SWSM5155 | 4 мм |
| 40 | DSM550 | 3 мм | HDWM5S | SWSM5155 | 4 мм |
| 50 | DSM550 | 3 мм | HDWM5S | SWSM5155 | 4 мм |
ПРИМЕЧАНИЕ: Процедуру настройки см. на стр. H68.
