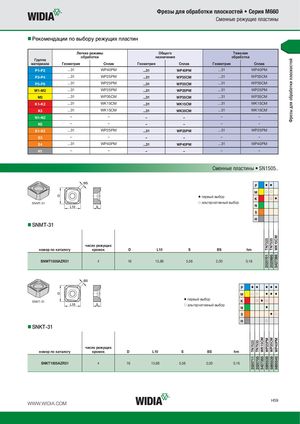

- Рекомендации по выбору режущих пластин
| Группа | Легкие р обраб | ежимы отки | Общ назна | его чения | Тяж обра | елая ботка |
| материала | Геометрия | Сплав | Геометрия | Сплав | Геометрия | Сплав |
| P1–P2 | ...31 | WP40PM | ...31 | WP40PM | ...31 | WP40PM |
| P3–P4 | ...31 | WP25PM | ...31 | WP35CM | ...31 | WP35CM |
| P5–P6 | ...31 | WP25PM | ...31 | WP35CM | ...31 | WP35CM |
| M1–M2 | ...31 | WP25PM | ...31 | WP25PM | ...31 | WP25PM |
| M3 | ...31 | WP35CM | ...31 | WP35CM | ...31 | WP35CM |
| K1–K2 | ...31 | WK15CM | ...31 | WK15CM | ...31 | WK15CM |
| K3 | ...31 | WK15CM | ...31 | WK35CM | ...31 | WK15CM |
| N1–N2 | – | – | – | – | – | – |
| N3 | – | – | – | – | – | – |
| S1–S2 | ...31 | WP25PM | ...31 | WP25PM | ...31 | WP25PM |
| S3 | – | – | – | – | – | – |
| S4 | ...31 | WP40PM | ...31 | WP40PM | ...31 | WP40PM |
| H1 | – | – | – | – | – | – |
Сменные пластины • SN1505..
первый выбор SNMT-31 альтернативный выбор
- SNMT-31
P M K N S H
число режущих
| номер по каталогу | кромок | D | L10 | S | BS | hm | |
| SNMT1505AZR31 | 4 | 16 | 15,88 | 5,56 | 2,00 | 0,16 |
первый выбор SNKT-31 альтернативный выбор
- SNKT-31
P M K N S H
число режущих
| номер по каталогу | кромок | D | L10 | S | BS | hm | |
| SNKT1505AZR31 | 4 | 16 | 15,88 | 5,56 | 2,00 | 0,16 |
