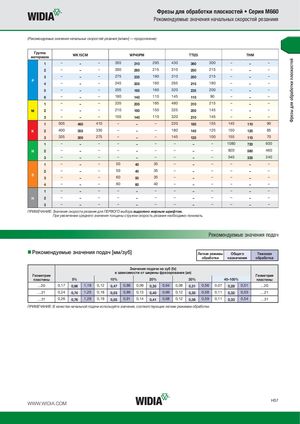

Каталог Widia фрезы со сменными пластинами 2016 - страница 79
Навигация
Каталог Widia трохоидальное фрезерование
Брошюра Widia решения для аэрокосмической промышленности
Каталог Widia all star 2019
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia достижения 2021
Рекомендуемые значения начальных скоростей резаниия
(Рекомендуемые значения начальных скоростей резания [м/мин] — продолжение)
| Группа материала | WK15CM | WP40PM | TTI25 | THM | ||||||||
| 1 | – | – | – | 355 | 310 | 295 | 430 | 360 | 300 | – | – | – |
| 2 | – | – | – | 300 | 260 | 215 | 310 | 250 | 215 | – | – | – |
| 3 | – | – | – | 275 | 235 | 190 | 310 | 250 | 215 | – | – | – |
| P 4 | – | – | – | 245 | 205 | 160 | 265 | 215 | 180 | – | – | – |
| 5 | – | – | – | 205 | 185 | 160 | 320 | 235 | 200 | – | – | – |
| 6 | – | – | – | 180 | 140 | 110 | 145 | 110 | 90 | – | – | – |
| 1 | – | – | – | 235 | 205 | 185 | 480 | 310 | 215 | – | – | – |
| M 2 | – | – | – | 210 | 180 | 150 | 325 | 205 | 145 | – | – | – |
| 3 | – | – | – | 155 | 140 | 110 | 320 | 210 | 145 | – | – | – |
| 1 | 505 | 460 | 410 | – | – | – | 220 | 185 | 155 | 145 | 110 | 90 |
| K 2 | 400 | 355 | 330 | – | – | – | 180 | 145 | 125 | 150 | 120 | 85 |
| 3 | 335 | 300 | 275 | – | – | – | 145 | 125 | 100 | 155 | 115 | 70 |
| 1 | – | – | – | – | – | – | – | – | – | 1080 | 720 | 600 |
| N 2 | – | – | – | – | – | – | – | – | – | 820 | 560 | 460 |
| 3 | – | – | – | – | – | – | – | – | – | 540 | 335 | 240 |
| 1 | – | – | – | 50 | 40 | 35 | – | – | – | – | – | – |
| 2 | – | – | – | 50 | 40 | 35 | – | – | – | – | – | – |
| S 3 | – | – | – | 60 | 50 | 35 | – | – | – | – | – | – |
| 4 | – | – | – | 80 | 60 | 40 | – | – | – | – | – | – |
| 1 | – | – | – | – | – | – | – | – | – | – | – | – |
| H 2 | – | – | – | – | – | – | – | – | – | – | – | – |
| 3 | – | – | – | – | – | – | – | – | – | – | – | – |
ПРИМЕЧАНИЕ: Значения скорости резания для ПЕРВОГО выбора выделено жирным шрифтом. При увеличении среднего значения толщины стружки скорость резания необходимо понижать.
Рекомендуемые значения подач
| екомен Геометрия пластины | дуемы | е зна 5% | чения | пода | ч [мм в з 10% | зу] Зн ависимо | ачения сти от | подачи ширины 20% | на зуб ( фрезер | fz) ования | (ae) 30% | Легкие р обраб | ежимы отки | Общ назна 40–100% | его чения | Тяжелая обработка Геометрия пластины |
| ...20 | 0,17 | 0,66 | 1,19 | 0,12 | 0,47 | 0,86 | 0,09 | 0,35 | 0,64 | 0,08 | 0,31 | 0,56 | 0,07 | 0,28 | 0,51 | ...20 |
| …21 | 0,24 | 0,74 | 1,25 | 0,18 | 0,53 | 0,89 | 0,13 | 0,40 | 0,66 | 0,12 | 0,35 | 0,58 | 0,11 | 0,32 | 0,53 | …21 |
| …31 | 0,26 | 0,76 | 1,28 | 0,19 | 0,55 | 0,91 | 0,14 | 0,41 | 0,68 | 0,12 | 0,36 | 0,59 | 0,11 | 0,33 | 0,54 | …31 |
ПРИМЕЧАНИЕ: В качестве начальной подачи используйте значения, соответствующие легким режимам обработки.
