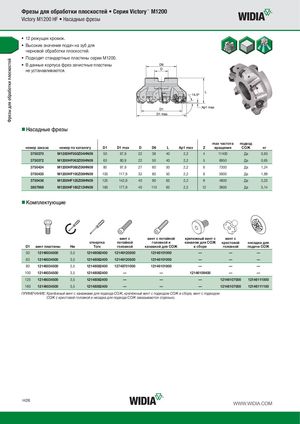

Victory M1200 HF Насадные фрезы
- 12 режущих кромок.
- Высокие значения подач на зуб для черновой обработки плоскостей.
- Подходят стандартные пластины серии M1200.
- В данные корпуса фрез зачистные пластины не устанавливаются.
- Насадные фрезы
| номер заказа | номер по каталогу | D1 | D1 max | D | D6 | L | Ap1 max | Z | max частота вращения | подвод СОЖ | кг |
| 3750370 | M1200HF050Z04HN09 | 50 | 67,9 | 22 | 38 | 40 | 2,2 | 4 | 11400 | Да | 0,65 |
| 3750372 | M1200HF063Z05HN09 | 63 | 80,9 | 22 | 50 | 40 | 2,2 | 5 | 8950 | Да | 0,65 |
| 3750434 | M1200HF080Z06HN09 | 80 | 97,9 | 27 | 60 | 50 | 2,2 | 6 | 7300 | Да | 1,24 |
| 3750435 | M1200HF100Z08HN09 | 100 | 117,9 | 32 | 80 | 50 | 2,2 | 8 | 5900 | Да | 1,89 |
| 3750436 | M1200HF125Z09HN09 | 125 | 142,9 | 40 | 90 | 63 | 2,2 | 9 | 4800 | Да | 3,23 |
| 3957969 | M1200HF160Z12HN09 | 160 | 177,9 | 40 | 110 | 63 | 2,2 | 12 | 3900 | Да | 5,14 |
- Комплектующие
| D1 | винт пластины | Нм | oтвертка Torx | винт с потайной головкой | винт с потайной головкой и канавкой для СОЖ | крепежный винт с каналом для СОЖ в сборе | винт с крестовой головкой | насадка для подачи СОЖ |
| 50 | 12146034500 | 3,5 | 12148082400 | 12146120500 | 12146101000 | — | — | — |
| 63 | 12146034500 | 3,5 | 12148082400 | 12146120500 | 12146101000 | — | — | — |
| 80 | 12146034500 | 3,5 | 12148082400 | 12748701000 | 12146101800 | — | — | — |
| 100 | 12146034500 | 3,5 | 12148082400 | — | — | 12146109400 | — | — |
| 125 | 12146034500 | 3,5 | 12148082400 | — | — | — | 12146107000 | 12146111000 |
| 160 | 12146034500 | 3,5 | 12148082400 | — | — | — | 12146107000 | 12146111100 |
ПРИМЕЧАНИЕ: Крепёжный винт с канавками для подвода СОЖ, крепёжный винт с подводом СОЖ в сборе, винт с подводом СОЖ с крестовой головкой и насадка для подвода СОЖ заказываются отдельно.
