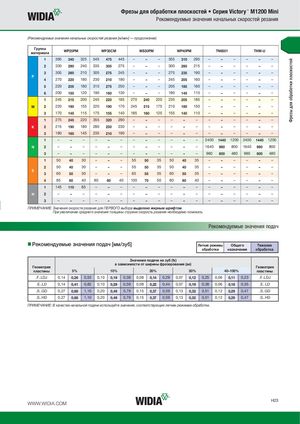

(Рекомендуемые значения начальных скоростей резания [м/мин] — продолжение)
| Группа материала | WP25PM | WP35C | M | WS30P | M | WP40PM | TN6501 | THM-U | ||||||||||
| 1 | 395 | 340 | 325 | 545 | 475 | 445 | – | – | – | 355 | 310 | 295 | – | – | – | – | – | – |
| 2 | 330 | 290 | 240 | 335 | 305 | 275 | – | – | – | 300 | 260 | 215 | – | – | – | – | – | – |
| 3 | 305 | 260 | 210 | 305 | 275 | 245 | – | – | – | 275 | 235 | 190 | – | – | – | – | – | – |
| P 4 | 270 | 220 | 180 | 230 | 210 | 190 | – | – | – | 245 | 205 | 160 | – | – | – | – | – | – |
| 5 | 220 | 205 | 180 | 310 | 275 | 250 | – | – | – | 205 | 185 | 160 | – | – | – | – | – | – |
| 6 | 200 | 150 | 120 | 190 | 160 | 130 | – | – | – | 180 | 140 | 110 | – | – | – | – | – | – |
| 1 | 245 | 215 | 200 | 245 | 220 | 185 | 270 | 240 | 220 | 235 | 205 | 185 | – | – | – | – | – | – |
| M 2 | 220 | 190 | 155 | 220 | 190 | 170 | 245 | 215 | 175 | 210 | 180 | 150 | – | – | – | – | – | – |
| 3 | 170 | 145 | 115 | 175 | 155 | 140 | 185 | 160 | 125 | 155 | 140 | 110 | – | – | – | – | – | – |
| 1 | 275 | 245 | 220 | 355 | 320 | 290 | – | – | – | – | – | – | – | – | – | – | – | – |
| K 2 | 215 | 190 | 180 | 280 | 250 | 230 | – | – | – | – | – | – | – | – | – | – | – | – |
| 3 | 180 | 160 | 145 | 235 | 210 | 190 | – | – | – | – | – | – | – | – | – | – | – | – |
| 1 | – | – | – | – | – | – | – | – | – | – | – | – | 2400 | 1440 | 1200 | 2400 | 1440 | 1200 |
| N 2 | – | – | – | – | – | – | – | – | – | – | – | – | 1640 | 980 | 800 | 1640 | 980 | 800 |
| 3 | – | – | – | – | – | – | – | – | – | – | – | – | 960 | 600 | 480 | 960 | 600 | 480 |
| 1 | 50 | 40 | 30 | – | – | – | 55 | 50 | 35 | 50 | 40 | 35 | – | – | – | – | – | – |
| 2 | 50 | 40 | 30 | – | – | – | 55 | 50 | 35 | 50 | 40 | 35 | – | – | – | – | – | – |
| S 3 | 60 | 50 | 30 | – | – | – | 65 | 55 | 35 | 60 | 50 | 35 | – | – | – | – | – | – |
| 4 | 85 | 60 | 40 | 80 | 60 | 40 | 100 | 70 | 50 | 80 | 60 | 40 | – | – | – | – | – | – |
| 1 | 145 | 110 | 85 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| H 2 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| 3 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
ПРИМЕЧАНИЕ: Значения скорости резания для ПЕРВОГО выбора выделено жирным шрифтом. При увеличении среднего значения толщины стружки скорость резания необходимо понижать.
Рекомендуемые значения подач
| Рекомен Геометрия пластины | дуемы | е зна 5% | чения | пода | ч [мм в за 10% | зуб] Зн висимо | ачения сти от | подачи ширины 20% | на зуб ( фрезер | fz) ования | (ae) 30% | Легкие р обраб | ежимы отки | Общ назна 40–100% | его чения | Тяжелая обработка Геометрия пластины |
| .F..LDJ | 0,14 | 0,26 | 0,53 | 0,10 | 0,19 | 0,38 | 0,08 | 0,14 | 0,29 | 0,07 | 0,12 | 0,25 | 0,06 | 0,11 | 0,23 | .F..LDJ |
| .E..LD | 0,14 | 0,41 | 0,82 | 0,10 | 0,29 | 0,59 | 0,08 | 0,22 | 0,44 | 0,07 | 0,19 | 0,38 | 0,06 | 0,18 | 0,35 | .E..LD |
| .S..GD | 0,27 | 0,68 | 1,10 | 0,20 | 0,49 | 0,79 | 0,15 | 0,37 | 0,59 | 0,13 | 0,32 | 0,51 | 0,12 | 0,29 | 0,47 | .S..GD |
| .S..HD | 0,27 | 0,68 | 1,10 | 0,20 | 0,49 | 0,79 | 0,15 | 0,37 | 0,59 | 0,13 | 0,32 | 0,51 | 0,12 | 0,29 | 0,47 | .S..HD |
ПРИМЕЧАНИЕ: В качестве начальной подачи используйте значения, соответствующие легким режимам обработки.
