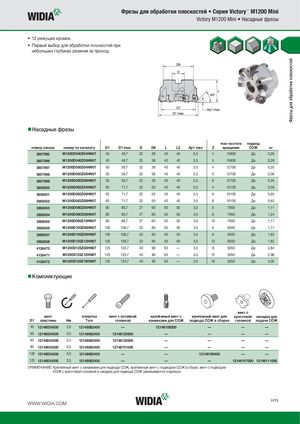

Каталог Widia фрезы со сменными пластинами 2016 - страница 37
Навигация
Каталог Widia трохоидальное фрезерование
Брошюра Widia решения для аэрокосмической промышленности
Каталог Widia all star 2019
Каталог Widia инструментальная оснастка
Каталог Widia достижения 2018
Каталог Widia достижения 2021
Victory M1200 Mini Насадные фрезы
- 12 режущих кромок.
- Первый выбор для обработки плоскостей при небольших глубинах резания за проход.
- Насадные фрезы
| номер заказа | номер по каталогу | D1 | D1 max | D | D6 | L | L2 | Ap1 max | Z | max частота вращения | подвод СОЖ | кг |
| 3957995 | M1200D040Z04HN07 | 40 | 48,7 | 22 | 38 | 40 | 40 | 3,5 | 4 | 15800 | Да | 0,26 |
| 3957996 | M1200D040Z05HN07 | 40 | 48,7 | 22 | 38 | 40 | 40 | 3,5 | 5 | 15800 | Да | 0,26 |
| 3957997 | M1200D050Z04HN07 | 50 | 58,7 | 22 | 38 | 40 | 40 | 3,5 | 4 | 12700 | Да | 0,35 |
| 3957998 | M1200D050Z05HN07 | 50 | 58,7 | 22 | 38 | 40 | 40 | 3,5 | 5 | 12700 | Да | 0,36 |
| 3957999 | M1200D050Z06HN07 | 50 | 58,7 | 22 | 38 | 40 | 40 | 3,5 | 6 | 12700 | Да | 0,35 |
| 3958000 | M1200D063Z04HN07 | 63 | 71,7 | 22 | 50 | 40 | 40 | 3,5 | 4 | 10100 | Да | 0,58 |
| 3958001 | M1200D063Z06HN07 | 63 | 71,7 | 22 | 50 | 40 | 40 | 3,5 | 6 | 10100 | Да | 0,65 |
| 3958002 | M1200D063Z08HN07 | 63 | 71,7 | 22 | 50 | 40 | 40 | 3,5 | 8 | 10100 | Да | 0,62 |
| 3958003 | M1200D080Z05HN07 | 80 | 88,7 | 27 | 60 | 50 | 50 | 3,5 | 5 | 7900 | Да | 1,11 |
| 3958004 | M1200D080Z08HN07 | 80 | 88,7 | 27 | 60 | 50 | 50 | 3,5 | 8 | 7900 | Да | 1,24 |
| 3958005 | M1200D080Z10HN07 | 80 | 88,7 | 27 | 60 | 50 | 50 | 3,5 | 10 | 7900 | Да | 1,17 |
| 3958006 | M1200D100Z06HN07 | 100 | 108,7 | 32 | 80 | 50 | 50 | 3,5 | 6 | 6300 | Да | 1,71 |
| 3958007 | M1200D100Z09HN07 | 100 | 108,7 | 32 | 80 | 50 | 50 | 3,5 | 9 | 6300 | Да | 1,82 |
| 3958008 | M1200D100Z12HN07 | 100 | 108,7 | 32 | 80 | 50 | 50 | 3,5 | 12 | 6300 | Да | 1,82 |
| 4138470 | M1200D125Z08HN07 | 125 | 133,7 | 40 | 90 | 63 | — | 3,5 | 8 | 5050 | Да | 2,84 |
| 4138471 | M1200D125Z12HN07 | 125 | 133,7 | 40 | 90 | 63 | — | 3,5 | 12 | 5050 | Да | 2,96 |
| 4138472 | M1200D125Z16HN07 | 125 | 133,7 | 40 | 90 | 63 | — | 3,5 | 16 | 5050 | Да | 3,02 |
- Комплектующие
винт с
| винт | oтвертка | винт с потайной | крепёжный винт с | крепежный винт для | крестовой | насадка для | ||||||||
| D1 | пластины | Нм | Torx | головкой | канавками для СОЖ | подвода СОЖ в сборке | головкой | подачи СОЖ | ||||||
| 40 | 12146034500 | 3,5 | 12148082400 | — | 12146109200 | — | — | — | ||||||
| 50 | 12146034500 | 3,5 | 12148082400 | 12146120500 | — | — | — | — | ||||||
| 63 | 12146034500 | 3,5 | 12148082400 | 12146120500 | — | — | — | — | ||||||
| 80 | 12146034500 | 3,5 | 12148082400 | 12748701000 | — | — | — | — | ||||||
| 100 | 12146034500 | 3,5 | 12148082400 | — | — | 12146109400 | — | — | ||||||
| 125 | 12146034500 | 3,5 | 12148082400 | — | — | — | 12146107000 12146111000 |
ПРИМЕЧАНИЕ: Крепёжный винт с канавками для подвода СОЖ, крепёжный винт с подводом СОЖ в сборе, винт с подводом СОЖ с крестовой головкой и насадка для подвода СОЖ заказываются отдельно.
