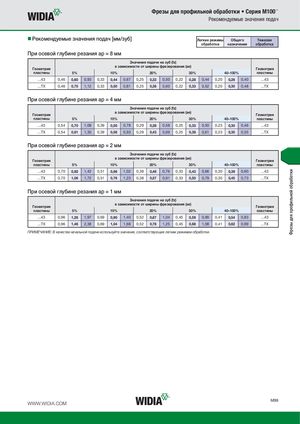

Каталог Widia фрезы со сменными пластинами 2016 - страница 305

Фрезы для профильной обработки Фрезы для профильной обработки • Серия M100™ Рекомендуемые значения подач „Рекомендуемые значения подач [мм/зуб] Легкие режимы Общего Тяжелая обработки назначения обработка При осевой глубине резания ap = 8 мм Значения подачи на зуб (fz) Геометрия в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины ...43 0,46 0,60 0,93 0,33 0,44 0,67 0,25 0,33 0,50 0,22 0,28 0,44 0,20 0,26 0,40 ...43 ...TX 0,46 0,70 1,12 0,33 0,50 0,81 0,25 0,38 0,60 0,22 0,33 0,52 0,20 0,30 0,48 ...TX При осевой глубине резания ap = 4 мм Значения подачи на зуб (fz) Геометрия в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины ...43 0,54 0,70 1,08 0,39 0,50 0,78 0,29 0,38 0,58 0,25 0,33 0,50 0,23 0,30 0,46 ...43 ...TX 0,54 0,81 1,30 0,39 0,58 0,93 0,29 0,43 0,69 0,25 0,38 0,61 0,23 0,35 0,55 ...TX При осевой глубине резания ap = 2 мм Значения подачи на зуб (fz) Геометрия в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины ...43 0,70 0,92 1,42 0,51 0,66 1,02 0,38 0,49 0,76 0,33 0,43 0,66 0,30 0,39 0,60 ...43 ...TX 0,70 1,06 1,72 0,51 0,76 1,23 0,38 0,57 0,91 0,33 0,50 0,79 0,30 0,45 0,73 ...TX При осевой глубине резания ap = 1 мм Значения подачи на зуб (fz) Геометрия в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины ...43 0,96 1,26 1,97 0,69 0,90 1,40 0,52 0,67 1,04 0,45 0,59 0,90 0,41 0,54 0,83 ...43 ...TX 0,96 1,46 2,38 0,69 1,04 1,68 0,52 0,78 1,25 0,45 0,68 1,08 0,41 0,62 0,99 ...TX ПРИМЕЧАНИЕ: В качестве начальной подачи используйте значения, соответствующие легким режимам обработки. WWW.WIDIA.COM M99
