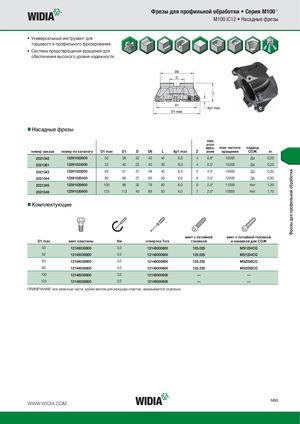

Каталог Widia фрезы со сменными пластинами 2016 - страница 291

Фрезы для профильной обработки Фрезы для профильной обработки • Серия M100™ M100 iC12 • Насадные фрезы • Универсальный инструмент для торцевого и профильного фрезерования. • Система предотвращения вращения для обеспечения высокого уровня надежности. „Насадные фрезы max угол врез- max частота подвод номер заказа номер по каталогу D1 max D1 D D6 L Ap1 max Z ания вращения СОЖ кг 2021342 12391020000 50 38 22 40 40 6,0 4 6.8° 15000 Да 0,20 2021361 12391024000 52 40 22 40 40 6,0 4 6.5° 15000 Да 0,20 2021343 12391020200 63 51 27 48 40 6,0 5 4.5° 14000 Да 0,30 2021344 12391020400 80 68 27 60 50 6,0 6 3.5° 12000 Да 0,90 2021345 12391020600 100 88 32 78 50 6,0 6 2.5° 11000 Нет 1,20 2021346 12391020800 125 113 40 89 50 6,0 7 2.0° 10000 Нет 1,70 „Комплектующие винт с потайной винт с потайной головкой D1 max винт пластины Нм oтвертка Torx головкой и канавкой для СОЖ 50 12148038800 3,0 12148000600 125.025 MS1234CG 52 12148038800 3,0 12148000600 125.025 MS1234CG 63 12148038800 3,0 12148000600 125.230 MS2038CG 80 12148038800 3,0 12148000600 125.230 MS2038CG 100 12148038800 3,0 12148000600 — — 125 12148038800 3,0 12148000600 — — ПРИМЕЧАНИЕ: все запасные части, кроме винтов для режущих пластин, заказываются отдельно. WWW.WIDIA.COM M85
