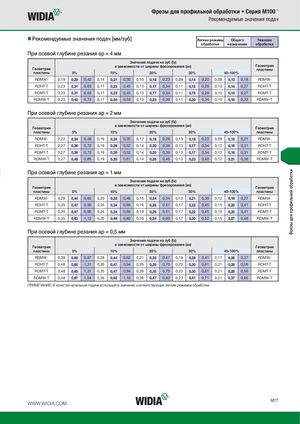

Каталог Widia фрезы со сменными пластинами 2016 - страница 283

Фрезы для профильной обработки Фрезы для профильной обработки • Серия M100™ Рекомендуемые значения подач „Рекомендуемые значения подач [мм/зуб] Легкие режимы Общего Тяжелая обработки назначения обработка При осевой глубине резания ap = 4 мм Значения подачи на зуб (fz) Геометрия в зависимости от ширины фрезерования (ae) Геометрияпластины пластины 5% 10% 20% 30% 40–100% RDMW- 0,19 0,29 0,42 0,14 0,21 0,30 0,10 0,16 0,23 0,09 0,14 0,20 0,08 0,13 0,18 RDMW- RDHT-T 0,23 0,31 0,63 0,17 0,23 0,45 0,13 0,17 0,34 0,11 0,15 0,29 0,10 0,14 0,27 RDHT-T RDMT-T 0,23 0,31 0,63 0,17 0,23 0,45 0,13 0,17 0,34 0,11 0,15 0,29 0,10 0,14 0,27 RDMT-T RDMW-T 0,23 0,42 0,73 0,17 0,30 0,53 0,13 0,23 0,39 0,11 0,20 0,34 0,10 0,18 0,32 RDMW-T При осевой глубине резания ap = 2 мм Значения подачи на зуб (fz) Геометрия в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины RDMW- 0,22 0,34 0,48 0,16 0,24 0,35 0,12 0,18 0,26 0,10 0,16 0,23 0,09 0,15 0,21 RDMW- RDHT-T 0,27 0,36 0,72 0,19 0,26 0,52 0,14 0,20 0,39 0,13 0,17 0,34 0,12 0,16 0,31 RDHT-T RDMT-T 0,27 0,36 0,72 0,19 0,26 0,52 0,14 0,20 0,39 0,13 0,17 0,34 0,12 0,16 0,31 RDMT-T RDMW-T 0,27 0,48 0,85 0,19 0,35 0,61 0,14 0,26 0,46 0,13 0,23 0,40 0,12 0,21 0,36 RDMW-T При осевой глубине резания ap = 1 мм Значения подачи на зуб (fz) Геометрия в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины RDMW- 0,28 0,44 0,63 0,20 0,32 0,46 0,15 0,24 0,34 0,13 0,21 0,30 0,12 0,19 0,27 RDMW- RDHT-T 0,35 0,47 0,95 0,25 0,34 0,69 0,19 0,26 0,51 0,17 0,22 0,45 0,15 0,20 0,41 RDHT-T RDMT-T 0,35 0,47 0,95 0,25 0,34 0,69 0,19 0,26 0,51 0,17 0,22 0,45 0,15 0,20 0,41 RDMT-T RDMW-T 0,35 0,63 1,12 0,25 0,46 0,80 0,19 0,34 0,60 0,17 0,30 0,52 0,15 0,27 0,48 RDMW-T При осевой глубине резания ap = 0,5 мм Значения подачи на зуб (fz) Геометрия в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины RDMW- 0,39 0,60 0,87 0,28 0,44 0,62 0,21 0,33 0,47 0,18 0,28 0,41 0,17 0,26 0,37 RDMW- RDHT-T 0,48 0,65 1,31 0,35 0,47 0,94 0,26 0,35 0,70 0,23 0,30 0,61 0,21 0,28 0,56 RDHT-T RDMT-T 0,48 0,65 1,31 0,35 0,47 0,94 0,26 0,35 0,70 0,23 0,30 0,61 0,21 0,28 0,56 RDMT-T RDMW-T 0,48 0,87 1,54 0,35 0,62 1,10 0,26 0,47 0,82 0,23 0,41 0,71 0,21 0,37 0,65 RDMW-T ПРИМЕЧАНИЕ: В качестве начальной подачи используйте значения, соответствующие легким режимам обработки. WWW.WIDIA.COM M77
