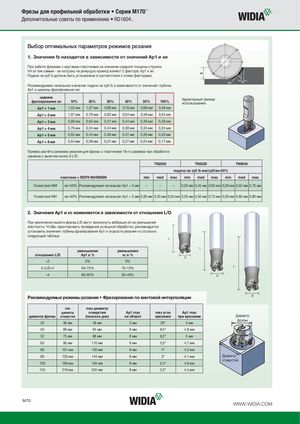

Фрезы для профильной обработки • Серия M170™ Дополнительные советы по применению • RD1604.. Выбор оптимальных параметров режимов резания 1. Значение fz находится в зависимости от значений Ap1 и ae При работе фрезами с круглыми пластинами на значение средней толщины стружки hm (и тем самым - на нагрузку на режущую кромку) влияют 2 фактора: Ap1 и ae. Подача на зуб fz должна быть установлена в соответствии с этими факторами. Рекомендуемое начальное значение подачи на зуб fz в зависимости от значений глубины Ap1 и ширины фрезерования ae: ширина Характерный пример фрезерования ae 10% 20% 30% 40% 50% 100% использования. Ap1 = 1 мм 1,52 мм 1,07 мм 0,88 мм 0,76 мм 0,68 мм 0,48 мм Ap1 = 2 мм 1,07 мм 0,76 мм 0,62 мм 0,54 мм 0,48 мм 0,34 мм Ap1 = 3 мм 0,88 мм 0,62 мм 0,51 мм 0,44 мм 0,39 мм 0,28 мм Ap1 = 4 мм 0,76 мм 0,54 мм 0,44 мм 0,38 мм 0,34 мм 0,24 мм Ap1 = 5 мм 0,62 мм 0,44 мм 0,36 мм 0,31 мм 0,26 мм 0,20 мм Ap1 = 6 мм 0,54 мм 0,38 мм 0,31 мм 0,27 мм 0,24 мм 0,17 мм Пример расчёта режимов резания для фрезы с пластинами 16-го размера при обработке кармана с вылетом около 3 L/D: TN2505 TN6525 TN6540 подача на зуб fz мм/зуб/ae>50% пластина = RDPX1604M0SN min med max min med max min med max Геометрия MM ae>50% Рекомендуемая начальная Ap1 = 3 мм – – – 0,28 мм 0,45 мм 0,65 мм 0,28 мм 0,50 мм 0,70 мм Геометрия MH ae>50% Рекомендуемая начальная Ap1 = 3 мм 0,28 мм 0,35 мм 0,50 мм 0,28 мм 0,50 мм 0,75 мм 0,28 мм 0,60 мм 0,80 мм 2. Значения Ap1 и vc изменяются в зависимости от отношения L/D При увеличении вылета фрезы L/D могут возникнуть вибрации из-за уменьшения жёсткости. Чтобы гарантировать проведение успешной обработки, рекомендуется установить значения глубины фрезерования Ap1 и скорости резания vc согласно следующей таблице: L L уменьшение уменьшение отношение L/D Ap1 в % vc в % D <2 0% 0% L 24 80–95% 20–40% D D Рекомендуемые режимы резания • Фрезерование по винтовой интерполяции min max диаметр диаметр отверстия Ap1 max max угол Ap1 max диаметр фрезы отверстия (плоское дно) на оборот врезания при врезании Диаметр фрезы 32 36 мм 48 мм 3 мм 20° 3 мм 50 69 мм 84 мм 8 мм 9,5° 4,8 мм 52 73 мм 88 мм 8 мм 8,2° 5 мм 63 95 мм 110 мм 8 мм 5,5° 4,7 мм 66 101 мм 120 мм 8 мм 4° 4,2 мм 80 129 мм 144 мм 8 мм 3° 4,1 мм Диаметр отверстия 100 169 мм 184 мм 8 мм 2,4° 4,6 мм 125 219 мм 234 мм 8 мм 2,2° 4,4 мм M70 WWW.WIDIA.COM
